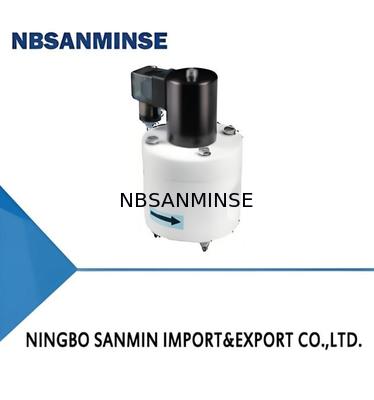

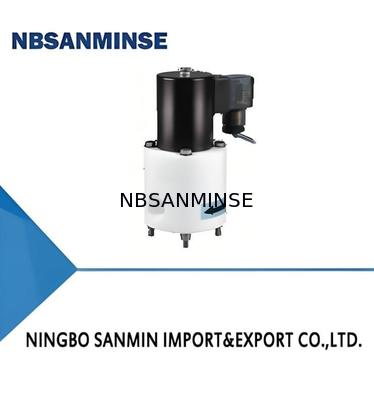

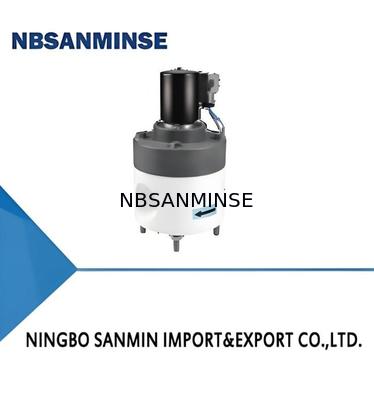

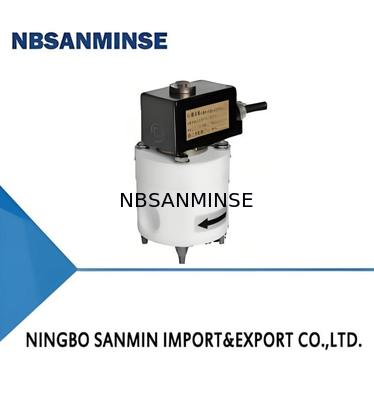

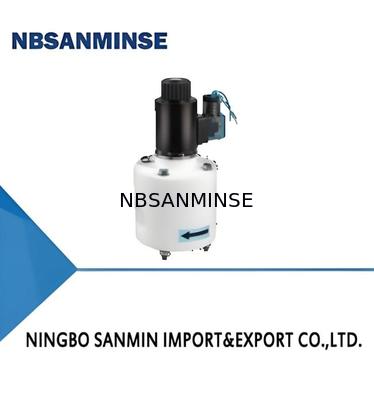

Szczegóły Produktu:
|
| Foka: | Viton | Ściskanie: | 1. 2 (MPA) |
|---|---|---|---|
| Medium płynne: | Mocny kwas | Temperatura pracy: | Max. +120 ℃ |
| Ciśnienie: | 0. 01 ~ 0,6 (MPa) pilot 0 ~ 1,5 | ||
| Podkreślić: | Maks. +120℃ Zawór elektromagnetyczny z politetrafluoroetylenu,Zawór elektromagnetyczny PTFE 0,01～0 |
||
| Model produktu | NHF15 | NHF20 | NHF25 | NHF32 | NHF40 | NHF50 | |
| Otwór (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Wartość CV | 4 | 5.5 | 13 | 17 | 25 | 40 | |
| Środek płynny | Średnie płynne Średnie Silne kwasy, silne alkalie i rozpuszczalniki organiczne (szczegóły należy skonsultować z producentem) | ||||||
| Temperatura pracy | Maksymalnie. +120°C | ||||||
| Ciśnienie robocze | 0. 01/0.6 (MPa) pilot 0/1.5 m kolumny wodnej bezpośredniego działania | ||||||
| Wytrzymałość na ściskanie | 1.2 ((MPa) | ||||||
| Foka | VITON | ||||||
| napięcie | AC220V | 15 W | 28W | Początek: 350 W | |||
| Utrzymanie: 10 W | |||||||
| DC24V | 15 W | 28W | Początek: 85 W | ||||
| Opieka: 25 W | |||||||
Parametry techniczne i wymiary zewnętrzne
| model produktu | NHF15 | NHF20 | NHF25 | NHF32 | NHF40 | NHF50 |
| Powiązanie | G1/2" | G3/4" | G1" | G1-1/4" | G1-1/2" | G2" |
| D | Φ70 | Φ80 | Φ95 | Φ120 | Φ130 | Φ150 |
| H | 127 | 136 | 145 | 200 | 220 | 249 |
| E | 56.5 | 70.5 | 78 | 110 | 113 | 140 |
| A | 18.5 | 20 | 25 | 31 | 33.5 | 43 |
| M | M5 | M6 | M6 | M8 | M8 | M10 |
| L | 14 | 10 | 12 | 20 | 17 | 20 |
| K | 92 | 92 | 92 | 94 | 94 | 94 |
| F | Φ58 | Φ68 | Φ75 | Φ98 | Φ106 | Φ116 |
| model produktu | NHF15 | NHF20 | NHF25 | NHF32 | NHF40 | NHF50 |

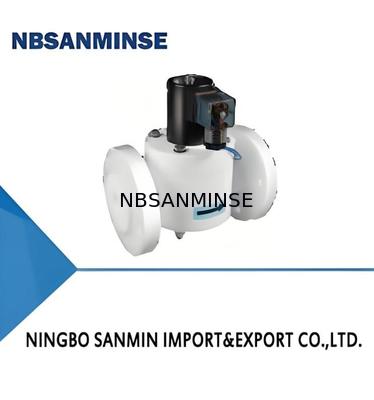

| Powiązanie | Standardowa jest krajowa standardowa flanszka,1.6MPa standard wielkości (inne kołnierze mogą być dostosowane) | |||||
| L | 140 | 155 | 167 | 216 | 220 | 254 |
| D | Φ65 | Φ75 | Φ85 | Φ100 | Φ110 | Φ125 |
| d | Φ14 | Φ14 | Φ18 | Φ18 | Φ18 | Φ18 |
UPVC
PVC powstaje w wyniku polimeryzacji monomeru chlorku winylu (VCM).Ma silne właściwości mechaniczne, odporność na zużycie, opóźnienie płomienia, dobre właściwości dielektryczne i doskonała odporność na korozję, dzięki czemu nadaje się do ogólnego korozyjnegopłynów.
CPVC
CPVC jest materiałem o wysokiej zawartości chloru, wytwarzanym przez ponowne chlorowanie cząsteczek PVC.wykazuje znacznie lepszą odporność na temperaturęPonadto posiada wyższy punkt zapłonu, niską emisję dymu, niższą przewodność elektryczną i wyższą odporność na zużycie.Cechy te czynią go optymalnym materiałem do przemysłowych łączników rur i zaworów.
PTFE ((polytetrafluoroetylen)
Polytetrafluoroetylen (PTFE), powszechnie znany jako "Król tworzyw sztucznych", jest związkiem polimerowym utworzonym w wyniku polimeryzacji tetrafluoroetylenu.odporność na korozjęPTFE pozostaje praktycznie bez wpływu większości czynników chemicznych.utrzymuje swoją masę i właściwości nawet w gotowaniu w stężonym kwasie siarkowym (98%), kwasu azotowego, kwasu solnego, a nawet wrzącej wody, będąc nierozpuszczalnym w prawie wszystkich rozpuszczalnikach.
| PTFE | ||||
| UPVC CPVC ( tetrafluorohydrazyna ) | ||||
| kwas siarkowy | < 20% | R | R | R |
| 20%/60% | N | R | R | |
| 98% | R | R | R | |
| wodorotlenkowy kwas | < 15% | R | R | R |
| >15% | N | R | R | |
| < 15% | R | R | R | |
| azotan wodoru | 10% ~ 30% | N | R | R |
| > 30% | N | N | R | |
| Alkali (wodór, tlen Chlorek sodu itp.) | < 20% | R | R | R |
| >20% | N | R | R | |
| temperatura płynu | Mniej niż 50 lat°C | Mniej niż 95°C | Mniej niż 120°C | |
| elektryczny | zawórw stosunku do zaworu elektrycznego | Względnie | ||||
| zawór elektromagnetyczny | Szybkie otwieranie i zamykanie 0,1 sekundy |
System sterowania jest prosty. Włącz, gdy zasilanie będzie włączone. wyłączyć, gdy prąd jest wyłączony wyłączony (zwykle zamknięty) Wyłącz zasilanie, włącz zasilanie (normalnie włączone) |
Wymiary zewnętrzne Wyrafinowane, lekkie |
Nie wytrzyma ciśnienia pleców. | Wrażliwe na zanieczyszczenia | wysoki współczynnik kosztów działania |
|
napędzane silnikiem sprawdzanie piłki |
Powolne otwieranie/zamykanie 10 do 30 sekund |
System sterowania jest bardziej skomplikowany. Zarówno otwarcie, jak i zamknięcie zaworu muszą być włączone |
Arge w wielkości Uwaga ciężka |
Może być w obie strony. łożyska ciśnieniowe |
Przepływ płynny, ogólny Nieczystości mogą być |
Droższe. |
| 2W | 25 | ZP | - A. |
| Kod specyfikacji | wątróbka | jakość materiału | Numer seryjny projektu |
| 2W: Dwoje profesjonalistów z iej rundy | UBV8 | ||
| Z | K | F | AC220 |
| bezpośrednio działające:Z | normalnie otwarte :K | obudowa :F | napięcie |
| Pilot: pusty. | zazwyczaj zamknięte: puste | żywy zespół: H |
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
