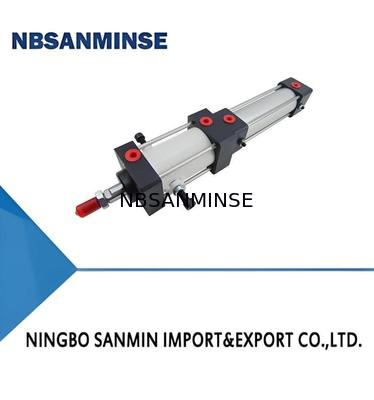

QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu

QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu
QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu

Duży Obraz :  QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: NBSANMINSE
Orzecznictwo: ISO9001
Numer modelu: QGSJ
Zapłata:
Minimalne zamówienie: 10szt
Cena: Negocjowalne
Szczegóły pakowania: SKRZYNKA
Czas dostawy: 5-30 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 10000pcs
Kontakt

QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu

Opis
Maksymalny udar: 800 (mm) Kierunek hamowania: dwukierunkowy
Zakres ciśnienia: 3,5 ~ 10 (bar) Średnia temperatura: -25 ～ +60 (℃)
Prędkość robocza: 50 ~ 300 (mm/s) Tworzywo: aluminium
Podkreślić:

800 mm Maksymalny ruch cylindr powietrza pneumatycznego

,

Dwu kierunkowy cylinder pneumatyczny z kierowanym hamowaniem

,

Model QGSJ Cylinder zamykający

I. Cechy

  1. Ta seria jest pochodną cylindrów serii 10A-5, z wieloma wymienialnymi częściami.
  2. Przyjmuje cylindrową beczkę ze stopu aluminium i czapki końcowe, o atrakcyjnym wyglądzie i lekkiej wadze.
  3. Może osiągnąć blokowanie i zatrzymanie w dowolnej pozycji w środku uderzenia, z wysoką powtarzalnością.
  4. Wykorzystuje rozsądny mechanizm blokowania; siła blokowania jest niezależna od kierunku ruchu tłoka, zapewniając niezawodne blokowanie.
  5. Bezolejne smarowanie (opcjonalne smarowanie olejem) zapobiega zanieczyszczeniu olejem i gazem, a smarownik do mgły olejowej można pominąć.
II. Symbole graficzne
Typ standardowy
QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu 0
Wpisz przy użyciu przełącznika
QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu 1
III. Model
Typ standardowy
QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu 2
Wpisz przy użyciu przełącznika
QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu 3




① Model cylindru
②  Formularz instalacji Zobacz uwaga w sekcji "V"
③  Wylotowanie cylindru Zobacz poniższą tabelę
④  Uderzenie cylindru Zobacz poniższą tabelę
⑤ Kod J H
 Model przełącznika FD-21R FD-19RV
⑥ Liczba przełączników
⑦  Akcesorium do połączeń Zobacz uwaga w sekcji "V"

IV. Główne parametry techniczne



Wylotowość cylindra (mm) Φ40 Φ50 Φ63 Φ80 Φ100
Maksymalny bieg (mm) 800  1000
Średnia praca Suche, czyste sprężone powietrze
Zakres ciśnienia roboczego (bar) 3.5 ¢10
Średnia temperatura robocza (°C) -25 +60 (w warunkach nierozgrzewania)
Zakres prędkości roboczej (mm/s) 50 ¢ 300
Kierunek hamowania Dwu kierunkowe
Ciśnienie uwolnienia blokady (bar) ≥ 3.5 ≥ 4 ≥ 4 ≥ 4.5 ≥ 4
Dokładność powtórzenia pozycjonowania (mm) ≤ ± 2 (w maksymalnej prędkości i maksymalnym obciążeniu obsługi)
Maksymalne obciążenie obsługi (kg) 34  53  85  138  215
  Cios (N) (w η=0).8, P=5bar) 502  769  1221  1970  3078
Siła przyciągania (N) (w η=0).8, P=5bar)  422  620  1072  1778  2886



V. Koncepcja i wymiary instalacji

QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu 4

Rysunek zarysu cylindra zamykającego serii QGSJ (typ podstawowy)
QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu 5
QGSJ Zamknięcie cylindru zamykanie i zatrzymanie w dowolnej pozycji w środku ruchu 6
