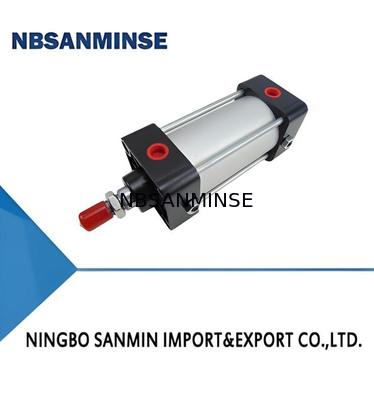

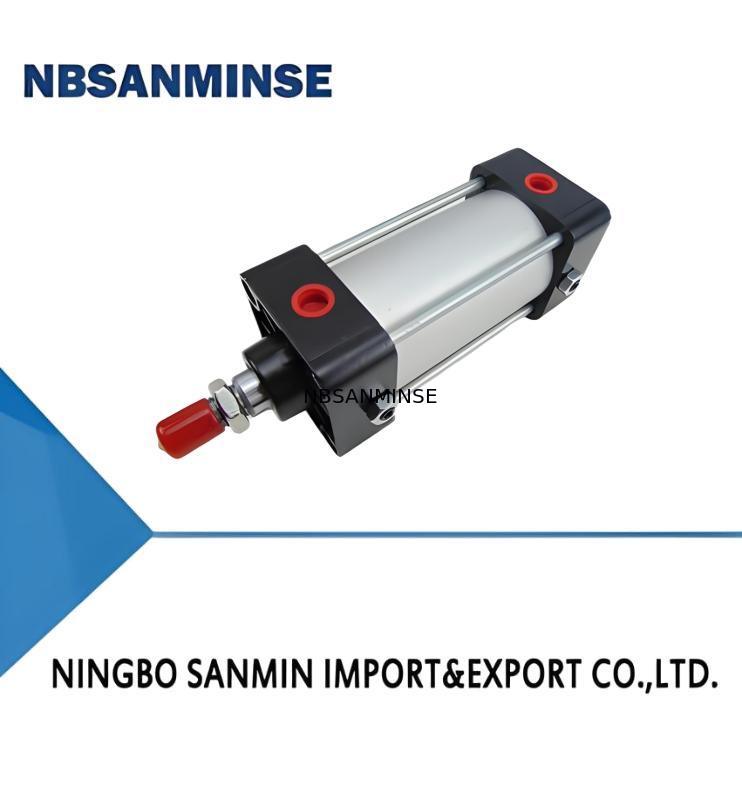

Szczegóły Produktu:
|
| Presja dowodowa: | 15 (bar) | Środek roboczy: | Powietrze, suche powietrze |
|---|---|---|---|
| Smarowanie: | Nie jest wymagane | Skok poduszki: | 20 (mm) |
| Tworzywo: | Aluminium | Odporność na szok: | 30g |
| Podkreślić: | 15 bar zawór magnetyczny przeciwciśnienia,Zawór średniego powietrza działający na suche powietrze,ISO Wymiary montażu Zawór magnetyczny pneumatyczny |
||
Typ standardowy
Wpisz przy użyciu przełącznika
Typ z zaworem
Typ z zaworem i przełącznikiem
| Pozycja | Opis |
| Model 1 cylindru | |
| 2Formularz instalacji:patrz schemat na następnej stronie | |
| 3Wykrycie cylindra:patrz poniższa tabela | |
| 4Takt cylindru:patrz poniższa tabela | |
| 5Stosowanie przełącznika | |
| Kod | Nazwa |
| J | FD-21R |
| H | FD-19RV |
| L | FD-43RV |
| Liczba przełączników | |
| 7Sposób działania zaworu | |
| Jednorazowy solenoid | Podwójny solenoid |
| A: Typ pchnięcia z napędem | D: Typ samodzielnie trzymany |
| C: Typ środka zamkniętego 3-pozycyjnego | |
| B: Typ pociągu z napędem | E: Typ 3-pozycyjnego centrum wydechowego |
| P: Typ 3-pozycyjnego ośrodka ciśnienia | |
| 8Powolność robocza zaworu | 5:AC 220V 50HZ 8: DC 24V |
| 9Formularz połączenia | Zobacz schemat na następnej stronie |
| Wskazania | FD-19RV jest dla φ32~φ125 FD-43RV jest dla φ160 ~ φ200 |
II. Symbole graficzne i wygląd
Typ standardowy
Wpisz przy użyciu przełącznika
Typ wyposażony w zawór - typ pchnięcia pod napędem
Typ wyposażony w zawór - typ zamkniętego środka 3-pozycyjnego
Typ z zaworem
Typ wyposażony w zawór - typ pociągu przy podłączeniu energii
Typ wyposażony w zawór - typ 3-pozycyjnego centrum wydechowego
Typ z zaworem i przełącznikiem
Typ wyposażony w zawór - typ samodzielny
Typ wyposażony w zawór - typ 3-pozycyjnego centrum ciśnienia
1Główne elementy są wykonane z stopów aluminium, więc jest lekki.
Ściana cylindru podlega twardemu utlenianiu anodowemu, co czyni go szczególnie odpornym na zużycie i zapewnia długą żywotność.
2Wymiary instalacji są zgodne z normami ISO (Międzynarodowa Organizacja Normalizacyjna).
3.Przyjmuje bezolejne smarowanie (dostępne jest również smarowanie olejowe),
unikanie zanieczyszczenia olejem i gazem oraz wyeliminowanie potrzeby stosowania smaru olejowego.
4Ma szeroką gamę typów i specyfikacji.
Dostępne są butle z wyłącznikami i zaworami,
co pozwala zaoszczędzić czas na rurę i ułatwia utrzymanie i obsługę
| Parametry | 10A-5 (typ standardowy) 10A-5R (typ z przełącznikiem) | 10A-5V (typ z zaworem) 10A-5K (typ z zaworem i przełącznikiem) | |||||||||||||||||
| Wylot cylindru D (mm) | Φ32 | ①40φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | Φ250 | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | |
| Maksymalny bieg S (mm) | 500 | 800 | 1000 | 1500 | 500 | 800 | 1000 | 1500 | |||||||||||
| Zakres ciśnienia roboczego (bar) | 0.5/10 | 1.5/8 | |||||||||||||||||
| Ciśnienie zabezpieczające (bar) | 15 | 12 | |||||||||||||||||
| Zakres prędkości pracy (mm/s) | 50/700 | 50/500 | |||||||||||||||||
| Zakres temperatury pracy (°C) | -25/+80 ((w warunkach niezmrażania) | -25/+80 ((w warunkach niezmrażania) | |||||||||||||||||
| Środek pracy | Powietrze, suche powietrze | ||||||||||||||||||
| Zmiany węgla | Nie jest wymagane (lubrykacja olejem opcjonalna) | ||||||||||||||||||
| Poduszka | Poduszka regulowana z obu stron | ||||||||||||||||||
| Uderzenie poduszki (mm) | 20 | 25 | 28 | 30 | 20 | 25 | 28 | ||||||||||||
| Instalacja | Model cylindru | 10A-5R | 10A-5V | 10A-5K | |||||||||||||||
| Minimalny bieg (mm) - mocowanie TC | ①32 ~ φ125 | 125 | 75 | 125 | |||||||||||||||
| ①160 ~ Φ200 | 120 | 165 | 165 | ||||||||||||||||
| Minimalny bieg (mm) - Inne mocowanie | Φ32~φ125 | 30 | 50 | 50 | |||||||||||||||
| ①160 ~ Φ200 | 110 | 165 | 165 | ||||||||||||||||
1.W przypadku montażu przełącznika w środkowej pozycji cylindru typu z przełącznikiem,
maksymalna prędkość cylindra powinna wynosić 300 mm/s,
tak, aby prędkość reakcji obciążeń, takich jak przekaźniki, mogła się dopasować, a operacja była w dobrym stanie.
2Przełącznik musi być używany z obciążeniem; w przeciwnym razie bezpośrednie podłączenie do jakiegokolwiek źródła zasilania spowoduje jego wypalenie.
3Jeżeli minimalny bieg cylindru typu z przełącznikiem jest mniejszy niż wartość określona w tabeli powyżej,
w przypadku zamówienia można zainstalować importowany przełącznik. Proszę dodać po modelu słowa ?? ((Importowany przełącznik)??, a cena będzie dodatkowa.
2Główne parametry techniczne zaworów
| Mark, proszę. | A | B | D | C | E | P | |||||
| Rodzaj | Jednorazowy solenoid | Podwójny solenoid | |||||||||
| 2-Pozycja | 3-Pozycja | ||||||||||
| Typ nacisku przy podłączeniu | Typ pociągania przy podłączeniu | Rodzaj samodzielny | Rodzaj zamkniętego centrum | Rodzaj centrum wydechowego | Typ centrum ciśnienia | ||||||
| Napęd nominalny | 220 V prądu przemiennego 50 Hz | ||||||||||
| 24 V prądu stałego | |||||||||||
| Dopuszczalne wahania napięcia | ±10% | ||||||||||
| Wydrukowanie cylindru z zaworem (mm) | Φ32,①40,φ50,Φ63,Φ80,Φ100,Φ125 | φ160,Φ200,Φ250 | |||||||||
| Prąd wejściowy | AC220V | 45 mA | 100 mA | ||||||||
| Prąd utrzymujący | AC220V | 34mA | 75 mA | ||||||||
| DC24V | 295 mA | 300 mA | |||||||||
| Zużycie energii | AC220V | 7.5VA | 16.5VA | ||||||||
| DC24V | 7W | 7.2W | |||||||||
| Klasa izolacji | B | ||||||||||
| Środek pracy | Powietrze, suche powietrze | ||||||||||
| Zmiany węgla | Nie jest wymagane (lubrykacja olejem opcjonalna) | ||||||||||
| Zakres ciśnienia roboczego | 1.5/8bar | ||||||||||
| Ciśnienie dowodowe | 12 barów | ||||||||||
3Główne parametry techniczne przełącznika
| Mark, proszę. | J | H | L | ||||||||
| Model (z kablem elastycznym o długości 1,5 m) | FD-21R | (Φ32?? 125) FD-19RV | (φ160 ≈ 200)FD-43RV | ||||||||
| Zakres napięcia roboczego | 5 ~ 240 V prądu stałego/przełączonego | 5 ~ 240 V prądu stałego/przełączonego | |||||||||
| Zakres prądu operacyjnego | 100 mA (maksymalnie) | 1000 mA | |||||||||
| Maksymalna pojemność kontaktu | 10W (maksymalnie) | 50W (maksymalnie) | |||||||||
| Prąd przecieku | 0 | 0 | |||||||||
| Światło wskaźnika | Czerwona dioda LED | Żółta dioda LED | |||||||||
| Czas działania | |||||||||||
| Czas uwolnienia | |||||||||||
| Odporność na wstrząsy | 30 g | 30 g | |||||||||
| Zakres temperatury pracy | -10 ± +70°C (w warunkach niezmrażania) | ||||||||||
| Zakres temperatury przechowywania | -20 ️ +80°C (w warunkach niezmrażania) | ||||||||||
| Wykorzystane obciążenie | Sekwencjonerzy, Mini Relay, Subminiature Relay | Mini-relemy, relemy ogólne, mini-cewki magnetyczne, światła wskazujące i sekwencjonerzy | |||||||||
1.SD (typ podstawowy)
10A-5V (typ z zaworem)
1.Kiedy cylinder Φ160 jest zamontowany w TC lub TCC, VT=180.
2Wymiary instalacji butli można obliczyć na podstawie niniejszej tabeli oraz wymiarów akcesoriów butli serii 10A-5.
LA (Horizontal Foot Mount)
LB (podnośnik stopy osiowej)
FA (Front Flange Mount)
FB (zgromadzenie tylnej płaszczyzny)
CA, CC (jednorazowy podnośnik)
CB (podwójne podnośniki)
TC (środkowy mocownik trunnion)
CBB (podwójny podnośnik podnośnika)
TCC (Trunnion Pedestal Mount)
VI. Formularze połączeń
Rodzaj widelca końcowego pręta (RT-Y)
Rodzaj gniazda gniazda końcowego (RT-CB)
Rodzaj pręta końcowego widelca pręta (RY-T)
Typ jednopłetwy widelca (HCA-Y)
Typ gniazda jednopłetwego (HCA-CB)
Rodzaj gniazda widelca końcowego (RY-CA)
Rodzaj podwójnej pręty (HCB-T)
Typ podwójnej gniazdowej gniazdowej (HCB-CA)
Rodzaj gniazda widelca końcowego (RY-CBB)
1.W celu uzyskania odpowiednich wymiarów należy zapoznać się z tabelą wymiarów akcesoriów dla cylindrów serii 10A-5.
2.Przeciwkoległy trunnion typu TC (Center Trunnion Type) może być zamontowany w dowolnym miejscu na beczce cylindru między wewnętrznymi końcami przedniej i tylnej czapki końcowej.
VII. Tabela wymiarów dodatków
Wymaganie:
LB Osiowy uchwyt stóp:
FA Front Flang, FB Rear Flang:
Wymagania dotyczące:
CB Podwójne worki:
TC Center Trunnion QTCI Front Trunnion:
Podstawa CBB z pojedynczym poduszkiem:
TCC Trunnion Pedestal:
T Jednorazowa pręta łącząca,Wyrobek o masie nieprzekraczającej 1 mm
S Sferyczna jednoosobowa pręta łącznika,F Uniwersalna łącza łącznika
1.W tej serii cylindrów zawór jest zainstalowany w sposób płaski.
Węzeł nie jest łatwo uszkodzony podczas transportu i montażu i zajmuje mniejszą przestrzeń.
2Główne elementy tej serii cylindrów są wykonane z stopów aluminium, więc są one lekkie.
Zęb cylindrowy podlega silnej utlenianiu anodowemu, co czyni go szczególnie odpornym na zużycie i ma długą żywotność.
3Wymiary montażu tej serii cylindrów są zgodne ze standardami ISO (Międzynarodowa Organizacja Normalizacyjna).
4Ta seria cylindrów jest bezolejowo smarowana (smarowanie olejem jest również opcjonalne), zapobiegając zanieczyszczeniu olejem i powietrzem i pozwalając pominąć smarownik.
5Akcesoria montażowe tej serii cylindrów są takie same jak w silniku 10A-2.
II. Symbole graficzne
Typ wyposażony w zawór - typ pchnięcia pod napędem
Typ wyposażony w zawór - typ pociągu przy podłączeniu energii
Typ wyposażony w zawór - typ samodzielny
Typ centrum zamkniętego o 3 pozycjach
Typ 3-pozycyjnego centrum wydechowego
Typ 3-pozycyjnego ośrodka ciśnienia
Typ wyposażony w zawór i przełącznik - typ pchnięcia pod napędem
III. Metoda reprezentacji modelu:
Typ wyposażony w zawór
FA:
| Instalacja Formularz | |||
| Rodzaj SD | Typ podstawowy | Typ LB | Rodzaj uchwytu stóp |
| Rodzaj CA | Rodzaj pojedynczego bagażnika | Typ TC | Typ przedniego cylindru o środkowym trunnionie |
| Typ CB | Rodzaj podwójnej poduszki | Typ TCC | Typowy piedestal z przednim cylindrem, środkowym trunnionem |
| Rodzaj CBB | Rodzaj podwójnej poduszki | Typ TA | Rodzaj przedniego skrzyni |
| Typ HCA-CB | Rodzaj jednopłaszczyzny | TACType | Typ piedestału z przednim trunnionem |
| Typ FA | Rodzaj przedniej płaszczyzny | Typ gruźlicy | Typ tylnego koła |
| Rodzaj FB | Rodzaj tylnej klapy | Typ gruźlicy | Typowy podstawkę z tylnym trunnion |
125A: 5:
| Średnica wiertarki | Tryb działania | Napięcie zaworu | |||
| 32 | Typ A | 5 | AC220V | ||
| 40 | Rodzaj B | 8 | DC220V | ||
| 63 | Typ C | ||||
| 80 | Typ D | ||||
| 100 | Typ E | ||||
| 125 | Typ F | ||||
| 160 | |||||
Y:
| Formularze połączeń końcówki pręta | Typ podstawowy |
| TYpu ładunku pojedynczego | |
| Y | Włókno łącznikowe w kształcie widelca z typem szpilki |
| RY-T | RY-T Rod End Fork Rod Typ |
| RT-Y | RT-Y Rad Rod Fork |
| 5 | SSferyczny pojedynczy złączy RadType |
| F | FUninersl Typ łącznika łącznika |
| RT-CB | RT-CB Rod End Rod Socket Typ |
| RY-CA | RY-CA Rod End Fork Socket Typ |
| RY-CBB | RY-CBB Rod End Fork Soket Typ |
Typ wyposażony w zawór i przełącznik
FA:
| Instalacja Formularz | |||
| Rodzaj SD | Typ podstawowy | Typ LB | Rodzaj uchwytu stóp |
| Rodzaj CA | Rodzaj pojedynczego bagażnika | Typ TC | Typ przedniego cylindru o środkowym trunnionie |
| Typ CB | Rodzaj podwójnej poduszki | Typ TCC | Typowy piedestal z przednim cylindrem, środkowym trunnionem |
| Rodzaj CBB | Rodzaj podwójnej poduszki | Typ TA | Rodzaj przedniego skrzyni |
| Typ HCA-CB | Rodzaj jednopłaszczyzny | TACType | Typ piedestału z przednim trunnionem |
| Typ FA | Rodzaj przedniej płaszczyzny | Typ gruźlicy | Typ tylnego koła |
| Rodzaj FB | Rodzaj tylnej klapy | Typ gruźlicy | Typowy podstawkę z tylnym trunnion |
1Główne parametry techniczne cylindry
| Rodzaj butli 10A-5V ((II) 10A-5V ((II) | ||||||||
| Średnica otworu cylindru (mm) | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ160 |
| Maksymalny bieg (mm) | 500 | 800 | 1000 | |||||
| Zakres ciśnienia roboczego (bar) | 2-8 | |||||||
| Ciśnienie zabezpieczające (bar) | 12 | |||||||
| Zakres prędkości pracy (mm/s) | 50 do 500 | |||||||
| Zakres temperatury roboczej (°C) | -25~+80 (w warunkach niezmrażania) | |||||||
| Środek pracy | Czyste, suche, smarowane sprężone powietrze | |||||||
| Zmiany węgla | Nie jest wymagane (lubrykacja opcjonalna) | |||||||
| Poduszka | Poduszka regulowana po obu stronach | |||||||
| Uderzenie poduszki (mm) | 20 | 25 | 28 | |||||
W przypadku gdy bieg cylindru przekracza maksymalną długość określoną w tabeli powyżej, można go również wyprodukować.konstrukcja wewnętrzna powinna być projektowana oddzielnie w zależności od charakteru obciążeniaW takim przypadku stała długości cylindra odpowiednio wzrośnie.
| Symbol | A | B | C | D | E | F | |
| Rodzaj zaworu | Jednorazowe sterowanie magnetycznym | Podwójne sterowanie magnetycznym | |||||
| 2/2 Zawór | 3/3 Zawór | ||||||
| Typ nacisku przy podłączeniu | Typ pociągania przy podłączeniu | Rodzaj samodzielny | Rodzaj zamkniętego centrum | Rodzaj centrum wydechowego | Typ centrum ciśnienia | ||
| Napęd nominalny | AC220V 50Hz | ||||||
| DC24V | |||||||
| Dopuszczalne wahania napięcia | ± 10% | ||||||
| Średnica otworu cylindru wyposażonego w zawór (mm) | φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160 | ||||||
| Prąd wyjściowy | AC220V | 45 mA | |||||
| DC24V | 350 mA | ||||||
| Prąd utrzymujący | AC220V | 34mA | |||||
| DC24V | 295 mA | ||||||
| Zużycie energii | AC220V | 7.5VA | |||||
| DC24V | 7W | ||||||
| Klasa izolacji | B | ||||||
| Środek pracy | Czyste, suche, smarowane sprężone powietrze | ||||||
| Zmiany węgla | Nie jest wymagane (lubrykacja opcjonalna) | ||||||
| Zakres ciśnienia roboczego | 2 - 8 barów | ||||||
| Ciśnienie zabezpieczające (bar) | 12 bar | ||||||
| Symbol | J | H | L | ||||
| Model (z kablem o długości 1 m) | FD-21R | (φ32--125)FD-19RV | (φ160--200)FD-43RV | ||||
| Zakres napięcia roboczego | 5--240V prąd stały/przemienny | 5--240V prąd stały/przemienny | |||||
| Zakres prądu operacyjnego | 100 mA (maksymalnie) | 1000mA (maksymalnie) | |||||
| Maksymalna pojemność kontaktu | 10W (maksymalnie) | 50W (maksymalnie) | |||||
| Prąd przecieku | 0 | 0 | |||||
| Spadek ciśnienia pozostałego | 2.5V Max@100mA prąd stały | 10,8V Max@1000mA prądu stałego | |||||
| Światło wskaźnika | Czerwona dioda LED | Żółta dioda LED | |||||
| Czas działania | ≤1 msec | ≤1 msec | |||||
| Czas na powrót do zdrowia | ≤1 msec | ≤1 msec | |||||
| Odporność na wstrząsy | 30 g 30 g | ||||||
| Zakres temperatury pracy | -10--+70°C (w warunkach niezmrażania) | ||||||
| Zakres temperatury przechowywania | -20--+80°C (w warunkach niezmrażania) | ||||||
| Wykorzystane obciążenie | Programatyczny sterownik logiczny (PLC), małe przekaźniki, zawór magnetyczny niskiej mocy | ||||||
| Klasa ochrony | IP67 | ||||||
V. Wzorce i wymiary instalacji:
Typ wyposażony w zawór - typ pchnięcia pod napędem
Typ wyposażony w zawór - typ pociągu przy podłączeniu energii
Typ wyposażony w zawór - typ samodzielny
Typ wyposażony w zawór z zawórem 3/3
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
Osoba kontaktowa: Ina Chen
Tel: 0086-15168536055
Faks: 86-574-88915660
Polish
