Szczegóły Produktu:
|
| Ciśnienie robocze: | 1,5 ~ 8 (bar) | Presja dowodowa: | 12 (bar) |
|---|---|---|---|
| Udar: | 20 ~ 200 (mm) | Temperatura pracy: | -25 ～ +80(℃) |
| Nudziarz: | Φ40 (mm) | Tworzywo: | aluminium |
| Podkreślić: | QGaB QGbB Model Pneumatyczny Cylinder Powietrzny,12 bar Cylinder powietrza o ciśnieniu przeciwciśnieniowym,10 |
||

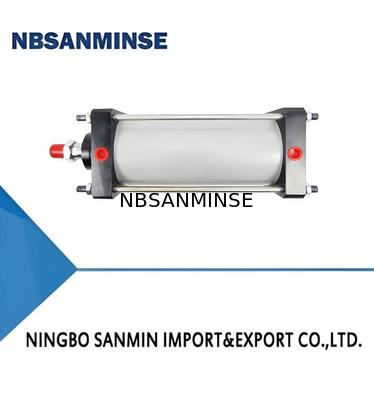

1Jest to produkt pochodny z cylindrów serii QGA i QGB.
2Średnica pręta tłoka jest większa niż standardowy rozmiar, ma dobrą sztywność i może wytrzymać duże obciążenia.
II. Symbole graficzne
Cylinder bez poduszki
Cylinder z poduszką
III. Model
| Model | QGAb,QGBb | |||||||
| Wyciąg (mm) | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 |
| Uderzenie (mm) | 20 ¢200 | 25 ¢ 250 | 30 ‰ 300 | 40 ‰ 400 | 50 ‰ 1000 | 63 ¢1250 | 80 ¢1600 | 100 ‰ 2000 |
| Ciśnienie robocze (bar) | 1.5 ¢8 | |||||||
| Ciśnienie zabezpieczające (bar) | 12 | |||||||
| Zakres temperatury roboczej (°C) | -25 +80 (w warunkach niezmrażających) | |||||||
| Średnia praca | Oczyszczone ciśnione powietrze z mgły olejowej | |||||||
Rysunek zarysu cylindru typu QGAb
