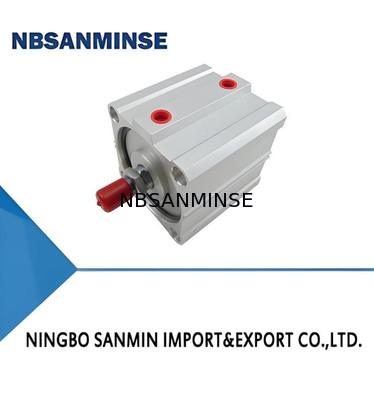

QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125

QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125
QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125

Duży Obraz :  QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: NBSANMINSE
Orzecznictwo: ISO9001
Numer modelu: QGY-M
Zapłata:
Minimalne zamówienie: 10szt
Cena: Negocjowalne
Szczegóły pakowania: SKRZYNKA
Czas dostawy: 5-30 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 10000pcs
Kontakt

QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125

Opis
Presja dowodowa: 15 (bar) Ciśnienie robocze: 1 ~ 10 (bar)
Odpowiedni otwór: Φ20 ~ Φ100 Środek roboczy: Nie jest wymagane
Temperatura pracy: -25 ～ +80 (℃) Tworzywo: aluminium
Podkreślić:

Pneumatyczny butelkowiec powietrza typu QGY-M

,

1~10 bar Ciśnienie robocze Cylinder powietrza

,

15 barów silnik pneumatyczny przeciwciśnienia

I. Cechy

  1. Nowo opracowany produkt, samodzielnie opracowany poprzez absorpcję i trawienie zaawansowanych zagranicznych technologii.
  2. Małe wymiary osiowe, z kompaktową, lekką i atrakcyjną konstrukcją.
  3. Bezpośrednia instalacja, bez konieczności montażu akcesoriów.
  4. Bezolejne (lubrykacja olejem jest również opcjonalna) smarowanie, które zapobiega zanieczyszczeniu gazem naftowym i eliminuje potrzebę lubrykacji mgły olejowej

II. Symbole graficzne i wygląd

  • QGY-M (typ standardowy)
  • QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125 0
  • QGY (D) -M (typu standardowego z przednią sprężynią jednokrotnego działania)
  • QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125 1
  • QGYR-M (typ z przełącznikiem)
  • QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125 2
  • QGYR (D) -M (typ z przełącznikiem i przednią sprężyną jednokrotnego działania)
  • QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125 3

III. Model

QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125 4

IV. Główne parametry techniczne

1Główne parametry techniczne cylindra

model QGY-M, QGYR-M QGY(D) -M,QGYR(D) -M
Wylotowość cylindra (mm) 20,25,32,40,50,63,80,
100,125		 20  25  32  40  50  63  80  100  φ125
Odporność na ciśnienie (bar) 15
Ciśnienie robocze (bar) 1 ¢10 2 ¢10
Zakres temperatury roboczej (°C) -25 ~ +80 (w warunkach niezmrażania)
Maksymalny bieg (mm) Φ20~Φ25:30;
Φ32~φ125:50		 Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;Φ125:50
Środek operacyjny Oczyszczone suche sprężone powietrze
Zmiany węgla Nie jest wymagane (lubrykacja opcjonalna)
Siła reakcji sprężyny na maksymalnej  Udar mózgu (N) - Początkowa siła reakcji   14.5  22.8  32  51.8  72  83.2  115.5  128.7  488
(N) - Ostateczna siła reakcyjna   48.1  57  102  142.5  216  211.2  247.5  260.7  1442

2Model i główne parametry techniczne przełącznika

Kod Model  Odpowiednie wywiercenie cylindru  Zakres napięcia roboczego Zakres prądu operacyjnego Maksymalna pojemność kontaktu
V FD-72R Φ20~Φ100 5 ̊240 V prądu stałego/przemiennego 100 mA (maksymalnie) 10W

V. Ogólne i montażowe wymiary

  1. Rysunek zarysu cienkiego cylindru QGY-M

QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125 5

  1. Rysunek zarysu cienkiego cylindru QGY (D) -M z przednim wiosną jednorazowego działania

QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125 6

¥ rozmiar:Φ32~Φ125

QGY-M Kompaktowy cylinder powietrza ciężkiego typu 20-125 7
