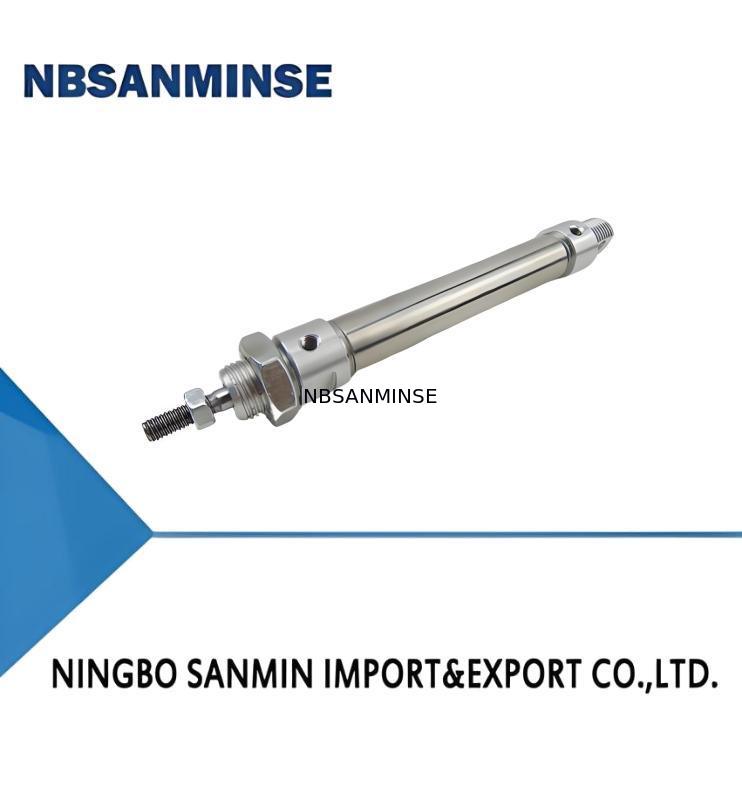

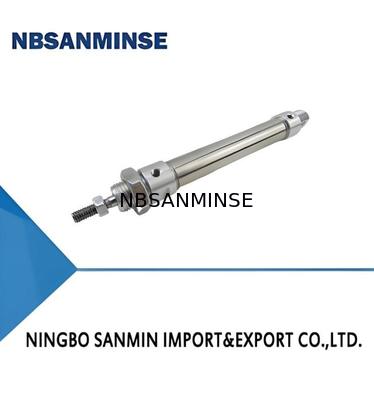

Szczegóły Produktu:
|
| Forma amortyzująca: | poduszka | Presja dowodowa: | 15 (bar) |
|---|---|---|---|
| Temperatura pracy: | -25 ～ +80(℃) | dostawa oleju: | Nie jest wymagane |
| Prędkość robocza: | 50 ~ 500 (mm/s) | Tworzywo: | Stal nierdzewna |
| Podkreślić: | 10Y-1 Model Pneumatyczny Cylinder powietrza,Cylinder powietrza o ciśnieniu 15 barów,Poduszka poduszkowa Cylinder pneumatyczny |
||
1Części wykonane są z stopów aluminium, o niskiej masie i niewielkiej objętości.
2Wymiary instalacji są zgodne z normą ISO (International Standard).
3Bezolejne smarowanie (dostępne jest również smarowanie olejowe), unikające zanieczyszczenia ropą naftową i gazem, a smarownik mgły olejowej można pominąć.
II. Model
| ① | Model cylindru | Szczegółowe informacje zobacz Tabela wydajności cylindrów | |||
| ② | Formularz instalacji | Szczegóły znajdują się na rysunku na następnej stronie | |||
| ⑤ | Formularz tylnej osłony | Szczegóły znajdują się na rysunku na następnej stronie | |||
| Kod | S | P | K | ||
| Nazwa | Typ podstawowy | Port osialny | FD-13RV | ||
| ⑥ | Tryb działania zaworu | A:Typowanie ciśnienia przy podłączeniu | |||
| B:Typ pociągania przy podaniu energii | |||||
| ⑦ | napięcie robocze zaworu | 5:AC220V 50HZ | |||
| 8:DC24V | |||||
| ⑧ | Model przełącznika | Szczegóły w tabeli wydajności przełącznika | |||
| Kod | K | H | |||
| Nazwa | FD-03R | FD-13RV | |||
| ⑨ | Liczba przełączników | ||||
| ⑩ | Akcesoria do połączeń końcówki pręta | Szczegóły znajdują się na rysunku na następnej stronie | |||
III. Symbole graficzne i wygląd
IV. Główne parametry techniczne
1.Główne parametry techniczne cylindra
| Różnorodność | Typ standardowy | Z typem przełącznika | Z typem zaworu | Z wałką i typem przełącznika |
| Model | 10Y-1 | 10Y-1R | 10Y-1V | 10Y-1K |
| Włókno cylindru ((mm) | Środki odnośne: | 中20,Φ25,中32,中40,φ50 | ||
| Maksymalny bieg (mm) | Φ8,Φ10:200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800 | |||
| Maksymalny bieg (mm) | Nie ma ograniczeń | 37 | Nie ma ograniczeń | 37 |
| Zakres ciśnienia roboczego (bar) | Φ8~16:1·10; Φ20~φ50:0.5 ¢10 | 1.5 ¢10 | ||
| Ciśnienie zabezpieczające (bar) | 15 | |||
| Zakres prędkości roboczej ((mm/s) | Φ8~16:50 ¥500;20~50:50 ¥700 | 50 ~ 500 | ||
| Zakres temperatury roboczej ((°C) | -25+80 (w warunkach niezmrażania) | |||
| Średnia praca | Suche i czyste sprężone powietrze | |||
| Formularz podkładania | Poduszka poduszkowa | |||
| Zaopatrzenie w ropę | Nie jest wymagane ((Olejnie smarowane jest również dostępne) | |||
| Model | FD-03R | FD-13RV |
| Zakres napięcia roboczego | 5~240V prądu stałego/przemiennego | 5~240V prądu stałego/przemiennego |
| Zakres prądu operacyjnego | 100 mA (maksymalnie) | 500 mA |
| Maksymalna pojemność kontaktu | 10W (maksymalnie) | 10W (maksymalnie) |
| Prąd przecieku | 0 | Żadnego |
| Światło wskaźnika | Czerwona dioda LED | Żółta dioda LED |
| Czas działania | ||
| Czas na powrót do zdrowia | ||
| Odporność na uderzenia | 30 g | 30 g |
Uwaga:
1 Przełącznik FD-03R stosuje się do butli o otworze Φ8?? Φ50.
2 FD-13RV stosuje się do butli o otworze Φ8?? Φ50.
3 W odniesieniu do głównych parametrów technicznych zaworów należy zapoznać się z odpowiednią tabelą zaworów w cylindrach serii 10Y-2.
