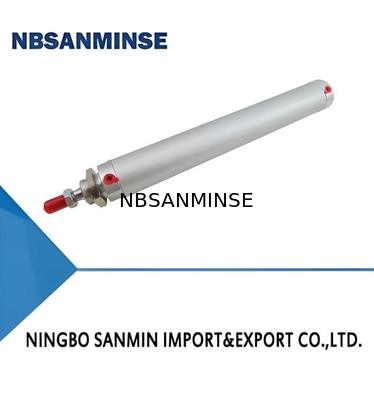

Szczegóły Produktu:
|
| Model: | 10Y-2 | Presja dowodowa: | 15 (bar) |
|---|---|---|---|
| Forma amortyzująca: | poduszka | Prąd rozruchowy: | AC220V |
| Temperatura pracy: | -25 ～ +80 ℃ | Tworzywo:: | aluminium |
| Podkreślić: | 10Y-1 Model Pneumatyczny Cylinder powietrza,Cylinder powietrza o ciśnieniu 15 barów,Poduszka poduszkowa Cylinder pneumatyczny |
||
1Części wykonane są z stopów aluminium, o niskiej masie i niewielkiej objętości.
2Wymiary instalacji są zgodne z normą ISO (International Standard).
3Bezolejne smarowanie (dostępne jest również smarowanie olejowe), unikające zanieczyszczenia ropą naftową i gazem, a smarownik mgły olejowej można pominąć.
4.Istnieje wiele odmian i specyfikacji, a dostępne są złożone butle z przełącznikami i zaworami,
oszczędzając czas podłączenia rur i ułatwiając ich utrzymanie i obsługę.
II. Symbole graficzne i wygląd
III. Model
| ① | Model cylindru | Szczegółowe informacje zobacz Tabela wydajności cylindrów | |||
| ② | Formularz instalacji | Szczegóły znajdują się na rysunku na następnej stronie | |||
| ⑤ | Formularz tylnej osłony | Szczegóły znajdują się na rysunku na następnej stronie | |||
| Kod | S | P | K | ||
| Nazwa | Typ podstawowy | Port osialny | FD-13RV | ||
| ⑥ | Tryb działania zaworu | A: Typ nacisku przy podłączeniu | |||
| B: Typ ciągnięcia przy podłączeniu energii | |||||
| ⑦ | napięcie robocze zaworu | 5:AC220V 50HZ | |||
| 8:DC24V | |||||
| ⑧ | Model przełącznika | Szczegóły w tabeli wydajności przełącznika | |||
| Kod | K | H | |||
| Nazwa | FD-03R | FD-13RV | |||
| ⑨ | Liczba przełączników | ||||
| ⑩ | Akcesoria do połączeń końcówki pręta | Szczegółowe informacje można znaleźć na rysunku 10Y-1. | |||
| Różnorodność | Typ standardowy | Z typem przełącznika | Z typem zaworu | Z typem zaworu i przełącznika |
| Model | 10Y-2 | 10Y-2R | 10Y-2V | 10Y-2K |
| Wylotowość cylindra (mm) | φ20,φ25,Φ32,φ40,φ50 | |||
| Maksymalny bieg (mm) | Φ20:300,Φ25:400;Φ32:500;Φ40:600;Φ50:700 | |||
| Maksymalny bieg (mm) | Nie ma ograniczeń | 37 | Nie ma ograniczeń | 37 |
| Zakres ciśnienia roboczego (bar) | 0.5 ¢10 | 1.5 ¢10 | ||
| Ciśnienie zabezpieczające (bar) | 15 | |||
| Zakres prędkości roboczej (mm/s) | 50 ¢ 700 | 50 ¢ 500 | ||
| Zakres temperatury roboczej (°C) | -25 +80 (w warunkach niezmrażających) | |||
| Średnia praca | Suche i czyste sprężone powietrze | |||
| Formularz podkładania | Poduszka poduszkowa | |||
| Zaopatrzenie w ropę | Nie jest wymagane (dostępne jest również smarowanie olejem) | |||
| Model | FD-03R | ||
| Zakres napięcia roboczego | 5 ̊240 V prądu stałego/przemiennego | ||
| Zakres prądu operacyjnego | 100 mA (maksymalnie) | ||
| Maksymalna pojemność kontaktu | 10W (maksymalnie) | ||
| Czas działania | |||
| Czas na powrót do zdrowia | |||
| Parametry | 2/5-drogowy zawór kierunkowy z pojedynczym żarówką | |||
| Różnorodność | A: Typ nacisku przy podłączeniu | B: Typ ciągnięcia przy podłączeniu energii | ||
| Napęd nominalny | AC220V,50Hz;DC24V | |||
| Dopuszczalne wahania napięcia | ± 10% | |||
| Prąd wyjściowy | AC220V,50Hz;0.028A | |||
| Prąd utrzymujący | AC220V,50Hz:0.015A; DC24V:0.09A | |||
| Zużycie energii | AC220V,50Hz:1.8W | |||
| DC24V:2.2W | ||||
| Klasa izolacji | B | |||
| Zakres ciśnienia roboczego | 10,5 ‰ 10 barów | |||
1Wymiary akcesoriów do cylindrów dla cylindrów serii 10Y-2 są takie same jak dla cylindrów 10Y-1 z Φ20·Φ50.przy obliczaniu wymiarów instalacji cylindrów 10Y-2, można je obliczyć na podstawie niniejszej tabeli oraz wymiarów akcesoriów do cylindrów dla serii 10Y-1.
2Formularze montażowe SD, FA i LS dla cylindrów 10Y-2 (typu standardowego) o wielkościach otworów Φ20 i Φ25 są zgodne z normą ISO.
3.Proszę zapoznać się z formularzami montażowymi i formularzami łączenia końcówki pręta serii 10Y-1 w odniesieniu do formularzy montażowych i formularzy łączenia końcówki pręta 10Y-2 z Φ20?? Φ50.
