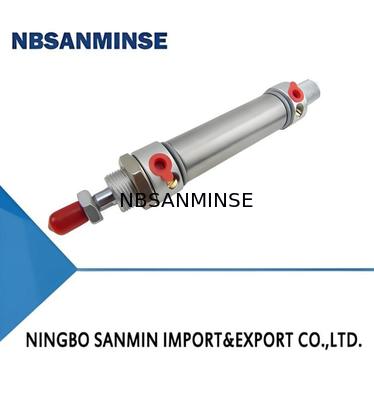

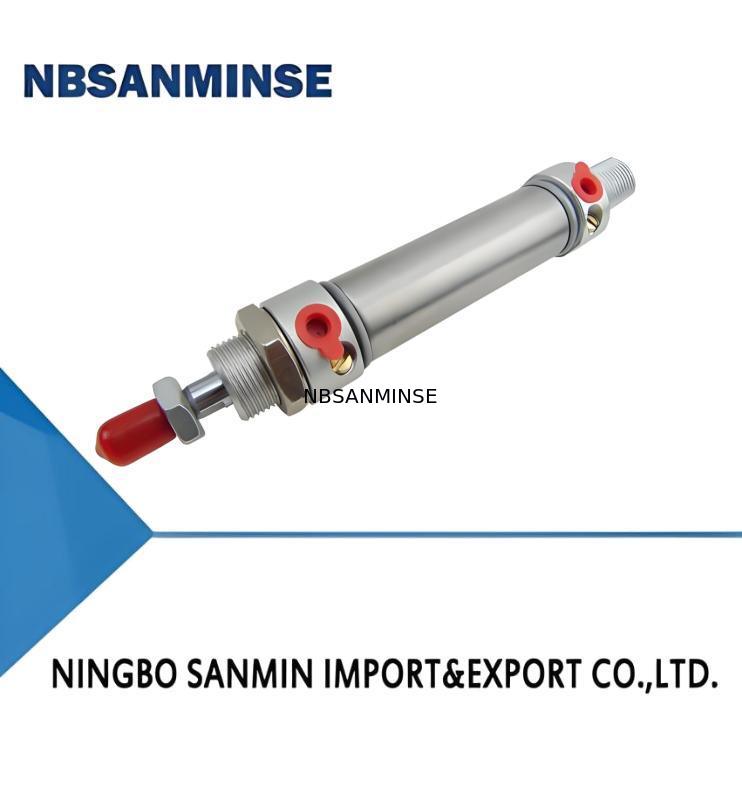

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar
10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar

Duży Obraz :  10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: NBSANMINSE
Orzecznictwo: ISO9001
Numer modelu: 10Y-3
Zapłata:
Minimalne zamówienie: 10szt
Cena: Negocjowalne
Szczegóły pakowania: SKRZYNKA
Czas dostawy: 5-30 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 10000pcs
Kontakt

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar

Opis
Presja dowodowa: 15 (bar) Forma amortyzująca: poduszka
Trzymanie prądu: AC220 V, 50 Hz: 0,015 A Temperatura pracy: -25 ～ +80(℃)
dostawa oleju: dostawa oleju Tworzywo: SS316 SS304
Podkreślić:

10Y-3 Model Cylinder Pneumatyczny

,

Cylinder powietrza o ciśnieniu 15 barów

,

Poduszka poduszkowa Cylinder pneumatyczny

I. Cechy:

1.Blok cylindrowy ze stali nierdzewnej, z końcowymi pokrywkami połączonymi nowym procesem nietowania, o małych wymiarach osiowych, lekkiej masie i eleganckim wyglądzie.

2.Dobra wydajność, wysoka niezawodność i silna odporność na korozję.

3Bezolejne smarowanie (dostępne jest również smarowanie olejowe), unikające zanieczyszczenia ropą naftową i gazem, a smarownik mgły olejowej można pominąć.

4Obie końce mają układ amortyzatora pneumatycznego z regulowaną prędkością, nadający się do okazji wymagających dużego amortyzacji.

II. Model

Typ standardowy

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar 0

Z typem przełącznika

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar 1

Z typem zaworu

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar 2

Z typem zaworu i przełącznika

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar 3

①  Model cylindru Szczegółowe informacje zobacz Tabela wydajności cylindrów
② Formularz instalacji Szczegóły znajdują się na rysunku na następnej stronie
⑤ Formularz tylnej osłony Szczegóły znajdują się na rysunku na następnej stronie
Kod S P K
 Nazwa Typ podstawowy Port osialny FD-13RV
⑥ Tryb działania zaworu A: Typ nacisku przy podłączeniu
B: Typ ciągnięcia przy podłączeniu energii
⑦ napięcie robocze zaworu 5:AC220V 50HZ
8:DC24V
⑧ Model przełącznika Szczegóły w tabeli wydajności przełącznika
Kod K H
 Nazwa FD-03R FD-13RV
⑨ Liczba przełączników
⑩ Akcesoria do połączeń końcówki pręta Szczegółowe informacje można znaleźć na rysunku 10Y-1.

III. Symbole graficzne i wygląd

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar 4

IV. Główne parametry techniczne
1.Główne parametry techniczne cylindra
Różnorodność Typ standardowy Typ wyposażony w przełącznik Typ wyposażony w siatkę Typ wyposażony w siatkę i przełącznik
Model 10Y-3 10Y-3R 10Y-3V 10Y-3K
Wylotowość cylindra (mm) Φ25,Φ32,Φ40,Φ50
Maksymalny bieg (mm) Φ25:400;Φ32:500;Φ40:600;Φ50:800
Minimalny bieg (mm) Nieograniczone 37  Nieograniczone 37
Zakres ciśnienia roboczego (bar) 0.5 ¢10 1.5 ¢10
Odporność na ciśnienie (bar) 15
Zakres prędkości roboczej (mm/s) 50 ¢ 700 50 ¢ 500
Zakres temperatury roboczej (°C) -25 ~ +80 (w warunkach niezmrażania)
Środek operacyjny Suche i czyste sprężone powietrze
Rodzaj poduszki Zmienna poduszka powietrzna

2Główne parametry techniczne przełącznika

Parametry 2/5-drogowy zawór kierunkowy z pojedynczym żarówką
Różnorodność A: Typ nacisku przy podłączeniu B: Typ ciągnięcia przy podłączeniu energii
Napęd nominalny AC220V,50Hz;DC24V
Dopuszczalne wahania napięcia ± 10%
Prąd wyjściowy AC220V,50Hz;0.028A
Prąd utrzymujący AC220V,50Hz:0.015A; DC24V:0.09A
Zużycie energii AC220V,50Hz:1.8W
DC24V:2.2W
Klasa izolacji B
Zakres ciśnienia roboczego  10,5 ‰ 10 barów

V. Koncepcja i wymiary instalacji

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar 5

10Y-3 Cylinder powietrzny ze stali nierdzewnej z zaworem i przełącznikiem 10bar 6

Uwaga:
1Wymiary akcesoriów do cylindrów dla cylindrów serii 10Y-3 są takie same jak dla cylindrów 10Y-1 z Φ25·Φ50.przy obliczaniu wymiarów instalacji cylindrów 10Y-3, można je obliczyć na podstawie tej tabeli oraz tabeli wymiarów akcesoriów do cylindrów serii 10Y-1.

2.Proszę zapoznać się z formularzami montażowymi i formularzami podłączenia końcówki pręta serii 10Y-1 w odniesieniu do formularzy montażowych i formularzy podłączenia końcówki pręta 10Y-3 z Φ25?? Φ40.
