Szczegóły Produktu:
|
| Woltaż: | 24 V prądu stałego | Poziom mocy: | 3,5 W ~ 6 W |
|---|---|---|---|
| Typ funkcji: | Centrum wydechowe 5/3 | Połączenie powietrzne: | Typ rury 3/8G |
| Instalacja: | Dowolna pozycja | Głoska bezdźwięczna: | Powietrze/gaz nertowy |
Wprowadzić:

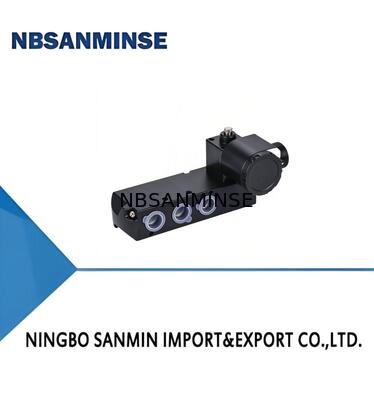

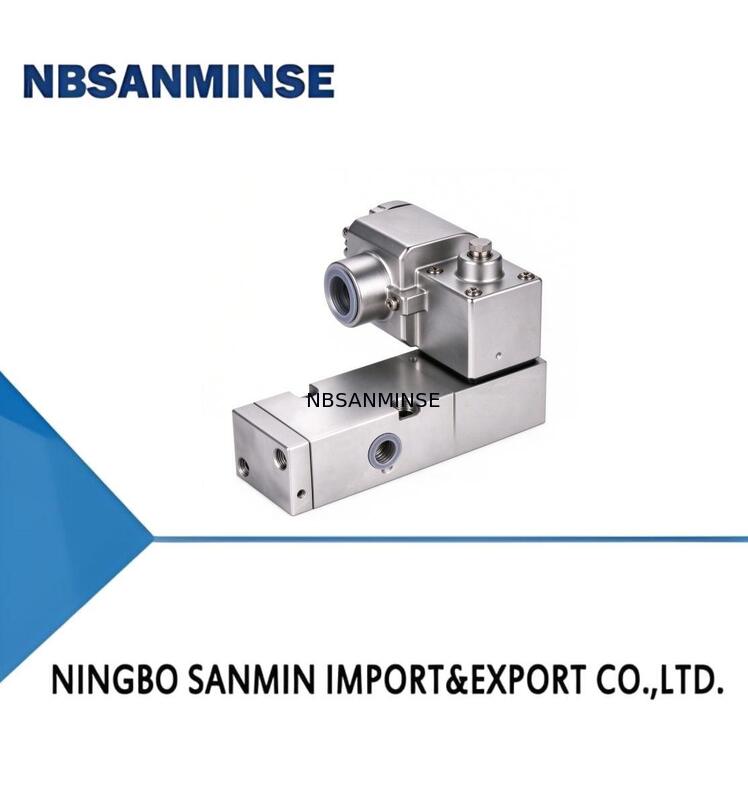

Zawór elektromagnetyczny serii LV600, zawór elektromagnetyczny nadają się do stosowania w połączeniu z pneumatycznym zaworem sterującym i siłownikiem tłokowym w większości procesów produkcyjnych. W tym przypadku elektrozawór pełni jedynie funkcję pomocniczą, ale jest ona bardzo ważna. Szczególnie w łańcuchu produkcji procesowej zawór elektromagnetyczny odgrywa bardzo ważną rolę. Na przykład w przypadku awarii źródła gazu lub gdy bezpieczeństwo procesu wymaga działania zaworów, większość z nich musi być sterowana za pomocą zaworów elektromagnetycznych. Jest szeroko stosowany w przemyśle naftowym, gazowym i chemicznym, a także może spełniać wymagania aplikacyjne dotyczące szybkiej reakcji i żywotności wysokiej częstotliwości w systemach sterowania automatyką przemysłową.
Cechy:
Zgodność z normą bezpieczeństwa funkcjonalnego IEC61508, certyfikat TÜV na poziomie nienaruszalności bezpieczeństwa SIL3
Konstrukcje jedno- i dwucewkowe
Statyczna konstrukcja uszczelnienia
Certyfikat przeciwwybuchowy Ex d
Dostępny niski pobór mocy
Swobodny kierunek dla operatora elektromagnetycznego lub cztery stałe kierunki
Dostępne operatory ręczne
Dostępny pilot zewnętrzny/wewnętrzny
Gwintowane połączenia portów i interfejs NAMUR
Funkcjonować:
![]()
Dane techniczne:
| PRZEDMIOT | Pojedyncze sterowanie elektroniczne/podwójne sterowanie elektroniczne |
| KATEGORIA PILOTA | Typ pilota |
| GŁOSKA BEZDŹWIĘCZNA | Powietrze/gaz nertowy |
| ZAKRESY TEMPERATURY OTOCZENIA | -60℃ ~ 60℃ |
| TEMPERATURA MEDIA | -60℃~60℃ |
| RÓŻNICA CIŚNIEŃ ROBOCZYCH | 29 do 145 psi (2,0 do 10 barów) |
| WSPÓŁCZYNNIK PRZEPŁYWU | 1,11Cv(1,06Kv)m3/h15,92Kw/m-in1/4" 3,85Cv(3,30Kv)m3/h55,00Kw/m-in1/2" 1,11Cv(1,06Kv)m3/h15,92Kw/m-in1/4" 3,85Cv(3,30Kv)m3/h55,00Kw/m-in1/2" |
| KONSTRUKCJA ZAWORÓW | Struktura szpuli lub struktura płaszcza |
| MATERIAŁ KORPUSA | Aluminium/stal nierdzewna |
| ŚRODOWISKO APLIKACYJNE | Wewnątrz/na zewnątrz |
| INSTALACJA | Dowolna pozycja |
| Stopień ochrony IP | IP65 |
| Atesty przeciwwybuchowe |
Operatorzy solenoidów:
| KLASA IZOLACJI | ZNAMIONOWY ZUŻYCIE MOCY W WATACH | |
| Waty prądu stałego | Waty AC | |
| (VA) VA TRZYMA | ||
| F | 3 ~ 6,5 W | 2,5 ~ 6,5 W |
| Standardowe napięcie | 24 V, 36 V, 48 V, 110 V | 24 V, 110 V, 220 V AC/50 Hz, 60 Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| SERIA PRODUKTÓW | LV600 | SERIA LV600 |
| Forma i materiał korpusu zaworu | DFDA | Dwukomorowy, przeciwwybuchowy stop aluminium |
| DFDS | Dwukomorowa stal nierdzewna przeciwwybuchowa | |
| KATEGORIA CEWKI | FDA | Przeciwwybuchowy stop aluminium |
| FDS | Stal nierdzewna przeciwwybuchowa | |
| Tryb sterowania | SC | Pojedyncze sterowanie elektryczne |
| DC | Podwójne sterowanie elektryczne | |
| Interfejs elektryczny | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1,5 | |
| Połączenie lotnicze | 14NG | Typ rury 1/4NPT |
| 12NG | Typ rury 1/2NPT | |
| 38NG | Typ rury 3/8NPT | |
| 14G | Typ rury 1/4G | |
| 12G | Typ rury 1/2G | |
| 38G | Typ rury 3/8G | |
| 14NB | Typ Namur 1/4NPT | |
| 14 GB | Typ Namur 1/4G | |
| 12NB | Typ Namur 1/2NPT | |
| 12 GB | Typ Namur 1/2G | |
| 38NB | Typ Namur 3/8NPT | |
| 38 GB | Typ Namur 3/8G | |
| Typ funkcji | 3 | 3 Port 2 Pozycja |
| 5 | 5 Port 2 Pozycja | |
| 35P | Centrum ciśnienia 5/3 | |
| 35C | 5/3 ośrodek zamknięty | |
| 35E | Centrum wydechowe 5/3 | |
| Poziom mocy | P | 3,5 W ~ 6 W |
| płyta długogrająca | <3W | |
| Operator ręczny | P | Brak obsługi ręcznej |
| Temperatura | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| kl | (-60°℃~+60℃) | |
| Specjalny | * | Specjalne na żądanie |
| WOLTAŻ | 24 V prądu stałego 110 V prądu stałego 220VAC |
Opcje specjalne są dostępne w zależności od wyposażenia.
Szczegółowe informacje można znaleźć w karcie katalogowej produktu.
