Szczegóły Produktu:
|
| Temperatura: | (-20℃~+60℃) | Poziom mocy: | <0,8 W |
|---|---|---|---|
| Typ funkcji: | 3 Port 2 Pozycja | Połączenie powietrzne: | Typ rury 1/4G |
| Instalacja: | Dowolna pozycja | Głoska bezdźwięczna: | Powietrze+gaz gazowy |
Wprowadzenie:

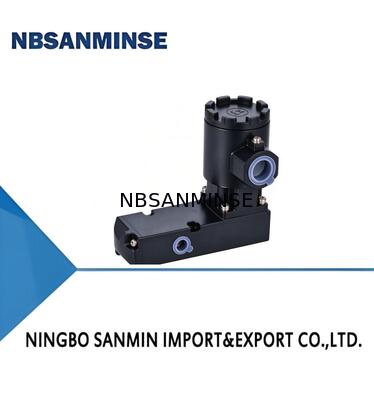

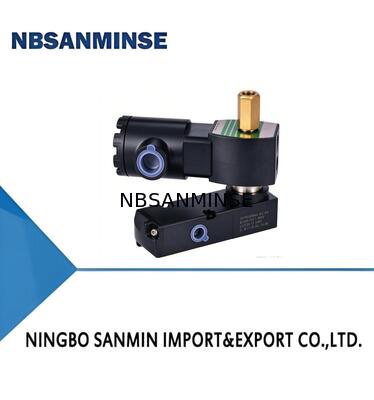

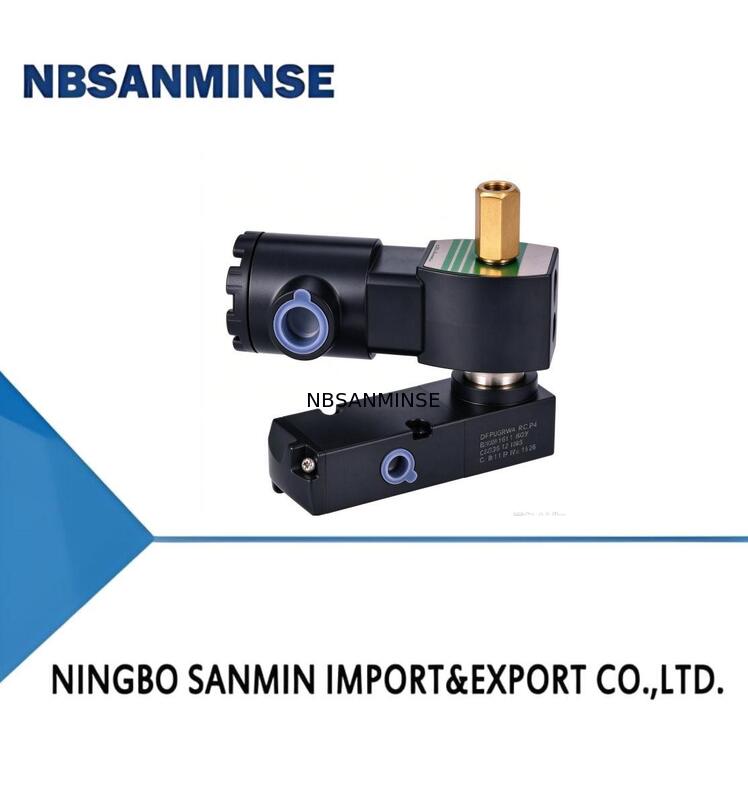

Seria zaworów elektromagnetycznych LV600, zawory elektromagnetyczne nadają się do stosowania w połączeniu z zaworami sterującymi pneumatycznie i siłownikami tłokowymi w większości procesów produkcyjnych. W tym przypadku zawór elektromagnetyczny pełni jedynie funkcję pomocniczą, ale jest ona bardzo ważna. Szczególnie w łańcuchu produkcji procesowej zawór elektromagnetyczny odgrywa bardzo ważną rolę, na przykład w przypadku awarii źródła gazu steruje stanem otwarcia i zamknięcia zaworu procesowego. Gdy bezpieczeństwo produkcji procesowej wymaga działania zaworu, większość z nich musi być sterowana zaworami elektromagnetycznymi. Jest szeroko stosowany w przemyśle naftowym, gazu ziemnego i chemicznym, a także może spełniać wymagania aplikacji dotyczące szybkiej reakcji i długiej żywotności przy wysokiej częstotliwości w systemach automatyki przemysłowej.
Cechy:
Zgodność ze standardem bezpieczeństwa funkcjonalnego IEC61508, certyfikat TÜV Poziom Nienaruszalności Bezpieczeństwa SIL3
Konstrukcje z pojedynczym i podwójnym elektromagnesem
Konstrukcja uszczelnienia statycznego
Cewka iskrobezpieczna
Dostępne z niskim poborem mocy
Dowolny kierunek dla operatora elektromagnesu lub cztery stałe kierunki
Dostępne manipulatory ręczne
Dostępne sterowanie zewnętrzne/wewnętrzne
Połączenia gwintowane i interfejs NAMUR
Funkcja:
![]()
Specyfikacje techniczne
| POZYCJA | POJEDYNCZY ELEKTROMAGNES/PODWÓJNY ELEKTROMAGNES |
| KATEGORIA STEROWANIA | Typ sterowania |
| MEDIUM | Powietrze + gaz obojętny |
| ZAKRES TEMPERATUR OTOCZENIA | -60°C ~60°C |
| TEMPERATURA MEDIUM | -60°C ~ 60°C |
| RÓŻNICA CIŚNIEŃ ROBOCZYCH | 0 do 145 psi (0 do 10 bar) |
| WSPÓŁCZYNNIK PRZEPŁYWU | 1.11Cv (1.06Kv) m³ /h 15.92Kw/m-in1/4" 3.85Cv (3.30Kv) m³ /h 55.00Kw/m-in1/2" 1.11Cv (1.06Kv) m³ /h 15.92Kw/m-in1/4" 3.85Cv (3.30Kv) m³ /h 55.00Kw/m-in1/2" |
| KONSTRUKCJA ZAWORU | Struktura tłokowa lub konstrukcja płaszczowa |
| MATERIAŁ KORPUSU | Aluminium/Mosiądz/Stal nierdzewna |
| ŚRODOWISKO ZASTOSOWANIA | Wewnątrz/Na zewnątrz |
| MONTAŻ | Dowolna pozycja |
| STOPIEŃ OCHRONY IP | IP65 |
| MANIPULATOR RĘCZNY | Zawarty domyślnie |
Sterowniki elektromagnetyczne
| MOC ZNAMIONOWA ZUŻYCIA ENERGII | Waty DC | 0.8W 1.5W 24V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| SERIA PRODUKTU | LV600 | SERIA LV600 |
| Forma i materiał korpusu zaworu | PBA | Materiał stopu aluminium typu sterowania |
| PBS | Materiał stali nierdzewnej typu sterowania | |
| KATEGORIA CEWKI | PSFBA | Skrzynka przyłączeniowa ze stopu aluminium z uszczelnieniem zalewowym |
| PSFBS | Skrzynka przyłączeniowa ze stali nierdzewnej z uszczelnieniem zalewowym | |
| FBA | Aluminiowy stop przeciwwybuchowy | |
| FBS | Stal nierdzewna przeciwwybuchowa | |
| Tryb sterowania | SC | Pojedyncze sterowanie elektryczne |
| DC | Podwójne sterowanie elektryczne | |
| Interfejs elektryczny | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| Przyłącze powietrza | 14NG | Typ rury 1/4NPT |
| 14NB | Typ Namur 1/4NPT | |
| 38NG | Typ rury 3/8NPT | |
| 38NB | Typ Namur 3/8NPT | |
| 12NG | Typ rury 1/2NPT | |
| 12NB | Typ Namur 1/2NPT | |
| 14G | Typ rury 1/4G | |
| 14GB | Typ Namur 1/4G | |
| 38G | Typ rury 3/8G | |
| 38GB | Typ Namur 3/8G | |
| 12G | Typ rury 1/2G | |
| 12GB | Typ Namur 1/2G | |
| Typ funkcji | 3 | 3-drogowy 2-pozycyjny |
| 5 | 5-drogowy 2-pozycyjny | |
| 35P | 5/3 centralne ciśnienie | |
| 35C | 5/3 centralne zamknięte | |
| 35E | 5/3 centralne wydechowe | |
| Poziom mocy | P | <0.8W |
| LP | <3W | |
| Manipulator ręczny | 1 | Bez manipulacji ręcznej |
| 2 | Z manipulacją ręczną | |
| Temperatura | ST | (-20°C~+60°C) |
| OL | (- 40°C~+60°C) | |
| Specjalne | * | Specjalne na życzenie |
| NAPIĘCIE | 24VDC |
Specjalne opcje są dostępne w zależności od wyposażenia.
Szczegółowe informacje można znaleźć w karcie katalogowej produktu.
