Szczegóły Produktu:
|
| Rozmiar otworu (mm): | 4, 6, 8, 10 | Działanie: | Podwójne działanie; Pojedyncze aktorstwo |
|---|---|---|---|
| Płyn: | Powietrze | Poduszka: | Nic |
| Smarowanie: | Non - smar | Prędkość tłoka: | 50 do 500 mm / s |
| Podkreślić: | smc air cylinders,guided pneumatic cylinder |
||

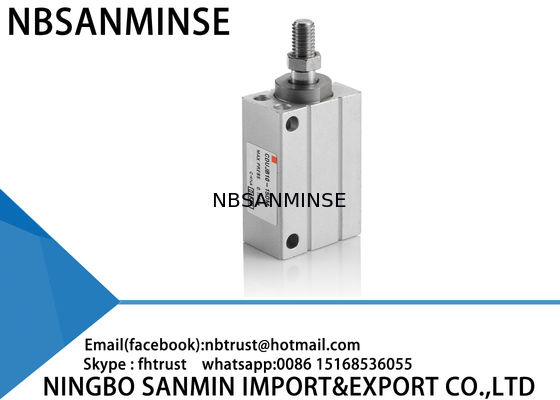

Miniaturowy siłownik pneumatyczny CUJ Free Mount SMC przyjazny dla środowiska
1: Różne style dla każdego produktu i kompletne serie produktów pneumatycznych.
2: Duży zapas dla szybkiej wysyłki.
3: Wysoka jakość w konkurencyjnej cenie.
4: Zamówienie próbki i małe zamówienia są akceptowane.
5: Dostosowanie do Twoich specjalnych wymagań.
6: Dostarczanie bezpłatnych informacji o produktach.
7: Gwarantowana niezawodna jakość i aktywna obsługa posprzedażna
8: Roczna gwarancja jakości
9: Wsparcie techniczne poprzez ina@pneuhydr.com
Specyfikacje
| Rozmiar tłoka (mm) | 4 | 6 | 8 | 10 | |
| Działanie | Dwustronnego działania; Jednostronnego działania, powrót sprężynowy | ||||
| Czynnik | Powietrze | ||||
| Ciśnienie próbne | 1.05MPa | ||||
| Minimalne ciśnienie robocze | Dwustronnego działania | 0.15MPa | 0.1MPa | ||
| Jednostronnego działania, powrót sprężynowy | 0.35MPa | 0.3MPa | 0.2MPa | ||
| Maksymalne ciśnienie robocze | 0.7MPa | ||||
| Temperatura otoczenia i czynnika |
Bez wyłącznika automatycznego: -10 do 70°C (bez zamarzania) |
||||
| Tłumienie | Brak | ||||
| Obróbka dopływu powietrza | Bez smarowania | ||||
| Prędkość tłoka | 50 do 500 mm/s | ||||
| Tolerancja długości skoku |
+0.5 |
||||
| Montaż | Otwór przelotowy | ||||
Teoretyczna siła wyjściowa: Dwustronnego działania
Jednostka: N
|
Rozmiar tłoka |
Rozmiar tłoczyska |
Kierunek |
Powierzchnia tłoka |
Ciśnienie robocze (MPa) | ||
| 0.3 | 0.5 | 0.7 | ||||
| 4 | 2 | WYJŚCIE | 12.6 | 3.76 | 6.28 | 8.79 |
| WEJŚCIE | 9.4 | 2.82 | 4.71 | 6.59 | ||
| 6 | 4 | WYJŚCIE | 28.3 | 8.48 | 14.13 | 19.79 |
| WEJŚCIE | 15.7 | 4.71 | 7.85 | 10.99 | ||
| 8 | 5 | WYJŚCIE | 50.3 | 15.07 | 25.13 | 35.18 |
| WEJŚCIE | 30.6 | 9.18 | 15.31 | 21.44 | ||
| 10 | 6 | WYJŚCIE | 78.5 | 23.56 | 39.26 | 54.97 |
| WEJŚCIE | 50.3 | 15.07 | 25.13 |
35.18 |
||
Siła reakcji sprężyny: Jednostronnego działania, powrót sprężynowy
Jednostka: N
|
Rozmiar tłoka |
Stan |
Skok (mm) | |||
| 4 | 6 | 8 | 10 | ||
| 4 | Wstępnie obciążona | 1.70 | 1.27 | - | - |
| Obciążona | 2.55 | 2.55 | - | - | |
| 6 | Wstępnie obciążona | 2.45 | 2.01 | 1.57 | - |
| Obciążona | 3.33 | 3.33 | 3.33 | - | |
| 8 | Wstępnie obciążona | 4.67 | 3.76 | 2.86 | 1.96 |
| Obciążona | 6.47 | 6.47 | 6.47 | 6.47 | |
| 10 | Wstępnie obciążona | 5.04 | 4.18 | 3.31 | 2.45 |
| Obciążona | 6.77 | 6.77 | 6.77 | 6.77 | |
Nasze produkty są wysokiej jakości z 12-miesięczną gwarancją i obsługują płatności PayPal.
P: Czy mogliby Państwo zaoferować bezpłatne próbki?
O: Tak, ale zależy to od produktu, prosimy o kontakt ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych itp.P:Jakie rodzaje produktów mogą Państwo wykonać?
O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,mosiądzu, aluminium
obróbka materiałów.takich jak wysokie ciśnieniezawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne /siłowniki pneumatyczne/zawory hydrauliczne/akumulatory hydraulicznei tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne, znane marki pneumatyczne i hydrauliczne, instrumenty?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy dostępna jest gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
Środki zaradcze w środowisku o wysokiej temperaturze O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek, aby zapobiec wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie jest osiągane poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Gwint G to cylindrowa rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samej gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm²? O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworu elektromagnetycznego?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach? Punkt skupienia
Środki zaradcze w środowisku o wysokiej temperaturze Środki zaradcze w środowisku ekstremalnie zimnym
| Uszczelki | Kauczuk fluorowy, PTFE | Niska temperatura kauczuku nitrylowego, silikonowego, poliuretanowego |
| Smarowanie | Wysokotemperaturowy smar syntetyczny (niska lotność) | Niskotemperaturowy smar (niski punkt płynięcia, niska lepkość) |
| Obróbka dopływu powietrza | Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie |
| Elementy metalowe | Zapas luzu rozszerzalności | Wybierz materiały o odporności na niskie temperatury, zapobiegaj wyciekom z powodu skurczu na zimno |
| Elementy sterujące | Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno |
| Instalacja | Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi |
