Szczegóły Produktu:
|
| Rozmiar otworu (mm): | 4, 6, 8, 10 | Działanie: | Podwójne działanie; Pojedyncze aktorstwo |
|---|---|---|---|
| Płyn: | Powietrze | Poduszka: | Nic |
| Smarowanie: | Non - smar | Prędkość tłoka: | 50 do 500 mm / s |
| Podkreślić: | smc air cylinders,guided pneumatic cylinder |
||

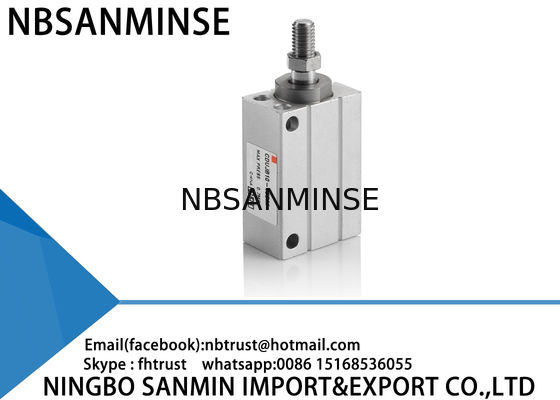

Cylinder pneumatyczny CUJ Mini Free Mount SMC przyjazny dla środowiska
1: Różne style dla każdego produktu i całkowicie serii pneumatycznych produktów.
2: duże zapasy do szybkiej wysyłki.
3: Wysoka jakość w konkurencyjnej cenie.
4: zamówienie próbki i mała ilość zamówienia jest do przyjęcia.
5: Dostosuj zgodnie ze specjalną prośbą.
6: Podaj bezpłatne informacje o produktach.
7: Niezawodna jakość i aktywna obsługa posprzedażna
8: Roczna gwarancja jakości
9: Pomoc techniczna za pośrednictwem ina@pneuhydr.com
Dane techniczne
| Rozmiar otworu (mm) | 4 | 6 | 8 | 10 | |
| Akcja | Podwójnie działające; Działanie jednostkowe, powrót sprężyny | ||||
| Płyn | Powietrze | ||||
| Dowód ciśnienia | 1,05 MPa | ||||
| Minimalne ciśnienie robocze | Podwójnie działające | 0,15 MPa | 0,1 MPa | ||
| Działanie jednostkowe, powrót sprężyny | 0,35 MPa | 0,3 MPa | 0,2 MPa | ||
| Maksymalne ciśnienie robocze | 0,7 MPa | ||||
| Temperatura otoczenia i płynu | Bez automatycznego przełączania: od -10 do 70 ℃ (bez zamrażania) | ||||
| Poduszka | Żaden | ||||
| Smarowanie | Non-lubee | ||||
| Prędkość tłoka | 50 do 500 mm / s | ||||
| Tolerancja długości skoku | +0,5 | ||||
| Montowanie | Przez otwór | ||||
Teoretyczne wyniki: Double Acting
Jednostka: N
Rozmiar otworu | Rozmiar pręta | Operacyjny | Powierzchnia tłoka | Ciśnienie robocze (MPa) | ||
| 0.3 | 0,5 | 0,7 | ||||
| 4 | 2 | NA ZEWNĄTRZ | 12.6 | 3,76 | 6.28 | 8,79 |
| W | 9.4 | 2,82 | 4,71 | 6.59 | ||
| 6 | 4 | NA ZEWNĄTRZ | 28.3 | 8,48 | 14,13 | 19,79 |
| W | 15.7 | 4,71 | 7,85 | 10,99 | ||
| 8 | 5 | NA ZEWNĄTRZ | 50,3 | 15.07 | 25,13 | 35,18 |
| W | 30,6 | 9.18 | 15.31 | 21,44 | ||
| 10 | 6 | NA ZEWNĄTRZ | 78,5 | 23,56 | 39,26 | 54,97 |
| W | 50,3 | 15.07 | 25,13 | 35,18 | ||
Spring Reaction Force: Single Acting, Spring Return
Jednostka: N
Rozmiar otworu | Wiosna | Skok (mm) | |||
| 4 | 6 | 8 | 10 | ||
| 4 | Wstępnie załadowany | 1.70 | 1.27 | - | - |
| Załadowany | 2.55 | 2.55 | - | - | |
| 6 | Wstępnie załadowany | 2,45 | 2,01 | 1.57 | - |
| Załadowany | 3,33 | 3,33 | 3,33 | - | |
| 8 | Wstępnie załadowany | 4,67 | 3,76 | 2,86 | 1,96 |
| Załadowany | 6,47 | 6,47 | 6,47 | 6,47 | |
| 10 | Wstępnie załadowany | 5.04 | 4.18 | 3,31 | 2,45 |
| Załadowany | 6,77 | 6,77 | 6,77 | 6,77 | |
Nasze produkty są wysokiej jakości z 12 miesięczną gwarancją i obsługą płatności PayPal.
