Szczegóły Produktu:
|
| Rozmiar: | 1, 2, 3, 7 | Płyn: | Powietrze (non -smar) |
|---|---|---|---|
| Temperatura: | 0 do 60 ℃ | Poduszka: | Brak / gumowy zderzak |
| Rozmiar otworu: | Φ 6, φ 8, φ 10, φ 12 | Rozmiar portu: | M3 × 0. 5 / m5 × 0. 8 |
| Podkreślić: | smc air cylinders,guided pneumatic cylinder |
||

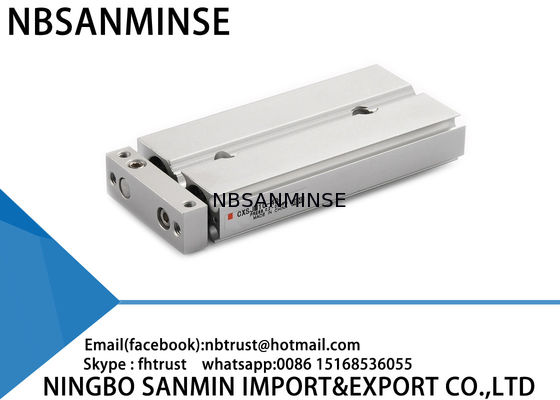

CXSJ Kompaktowy Dwuprzęgłowy Cylinder powietrzny Żaden / Gumkowy Poduszek z zderzakiem przyjazny dla środowiska
1: Różny styl dla każdego produktu i całkowicie seryjne produkty pneumatyczne.
2Duże zapasy na szybkie wysyłki.
3: Wysoka jakość w konkurencyjnej cenie.
4: Zamówienie na próbkę i zamówienie w niewielkiej ilości są dopuszczalne.
5: Dostosować według specjalnego żądania.
6: udostępniać informacje o produktach bezpłatnie.
7: Niezawodna gwarancja jakości i aktywna obsługa posprzedażna
8: Rok gwarancji jakości
9: Wsparcie techniczne za pośrednictwem adresu ina@pneuhydr.com
Specyfikacje
| Wielkość otworu (mm) | 6 | 10 | 15 | 20 | 25 | 32 |
| Płyn | Powietrze (nieluzowane) | |||||
| Ciśnienie zabezpieczające | 10,05 MPa | |||||
| Maksymalne ciśnienie robocze | 00,7 MPa | |||||
| Minimalne ciśnienie robocze | 00,15 MPa | 0.1MPa | 00,05 MPa | |||
| Temperatura otoczenia i cieczy | -10 do 60 °C (bez zamarzania) | |||||
| Prędkość tłoka | 30 do 800 mm/s | 30 do 700 mm/s | 30 do 600 mm/s | |||
| Poduszka | Zderzak gumowy na obu końcach | |||||
| Zakres regulowany | 0 do -5 mm w porównaniu ze standardowym ciosem | |||||
| Wielkość portu | M3x0.5 | M5x0.8 | RC ((NPT,FF) 1/8 | |||
| Dopuszczalna energia kinetyczna | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
Standardowy cios
(mm)
| Model | Standardowy cios | Zakres układu układu układu układowego |
| CXSJ 6 | 10,20,30,40,50 | Od 60 do 100 |
| CXSJ 10 | 10,20,30,40,50,75 | 80 do 150 |
| CXSJ 15 | 10,20,30,40,50,75,100 | 110 do 150 |
| CXSJ 20,25,32 | 110 do 200 |
Wynik teoretyczny
(N)
|
Wielkość wiertarki (mm) |
Rozmiar pręta (mm) |
Kierunek działania | Powierzchnia tłoka (mm2) | Ciśnienie robocze (MPa) | |||||||
| 0.1 | 0.15 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| CXSJ 6 | 4 | WYJEDNIE | 56 | - | 8.4 | 11.2 | 16.8 | 22.4 | 28.0 | 33.6 | 39.2 |
| IN | 31 | - | 4.6 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 21.7 | ||
| CXSJ 10 | 6 | WYJEDNIE | 157 | 15.7 | - | 31.4 | 47.1 | 62.8 | 78.5 | 94.2 | 110 |
| IN | 100 | 10.0 | - | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | ||
| CXSJ 15 | 8 | WYJEDNIE | 353 | 35.3 | - | 70.6 | 106 | 141 | 177 | 212 | 247 |
| IN | 252 | 25.2 | - | 50.4 | 75.6 | 101 | 126 | 151 | 176 | ||
| CXSJ 20 | 10 | WYJEDNIE | 628 | 62.8 | - | 126 | 188 | 251 | 314 | 377 | 440 |
| IN | 471 | 47.1 | - | 94.2 | 141 | 188 | 236 | 283 | 330 | ||
| CXSJ 25 | 12 | WYJEDNIE | 982 | 98.2 | - | 196 | 295 | 393 | 491 | 589 | 687 |
| IN | 756 | 75.6 | - | 151 | 227 | 302 | 378 | 454 | 529 | ||
| CXSJ 32 | 16 | WYJEDNIE | 1608 | 161 | - | 322 | 482 | 643 | 804 | 965 | 1126 |
| IN | 1206 | 121 | - | 241 | 362 | 482 | 603 | 724 | 844 | ||
Nasze produkty są wysokiej jakości z 12-miesięczną gwarancją i wspierają płatności paypal.
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
