Szczegóły Produktu:
|
| Rozmiar otworu (mm): | 6, 10, 15, 20, 25, 32, 40 | Płyn: | Powietrze |
|---|---|---|---|
| Temperatura: | - 10 do 60 ℃ (bez zamrażania) | Prędkość tłoka: | 50 do 500 mm / s |
| Poduszka: | Gumowy zderzak / amortyzator | Smarowanie: | Nie wymagane (nie -smare) |
| Podkreślić: | smc locking cylinder,smc air cylinders |
||

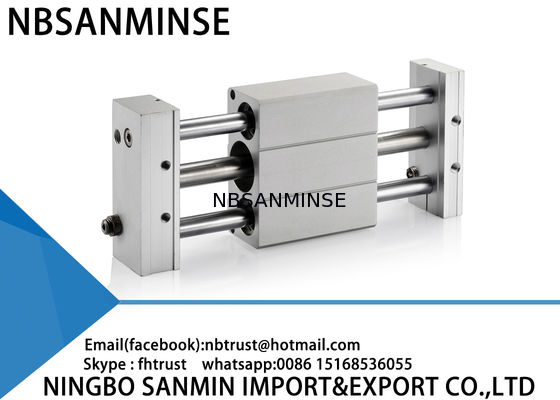

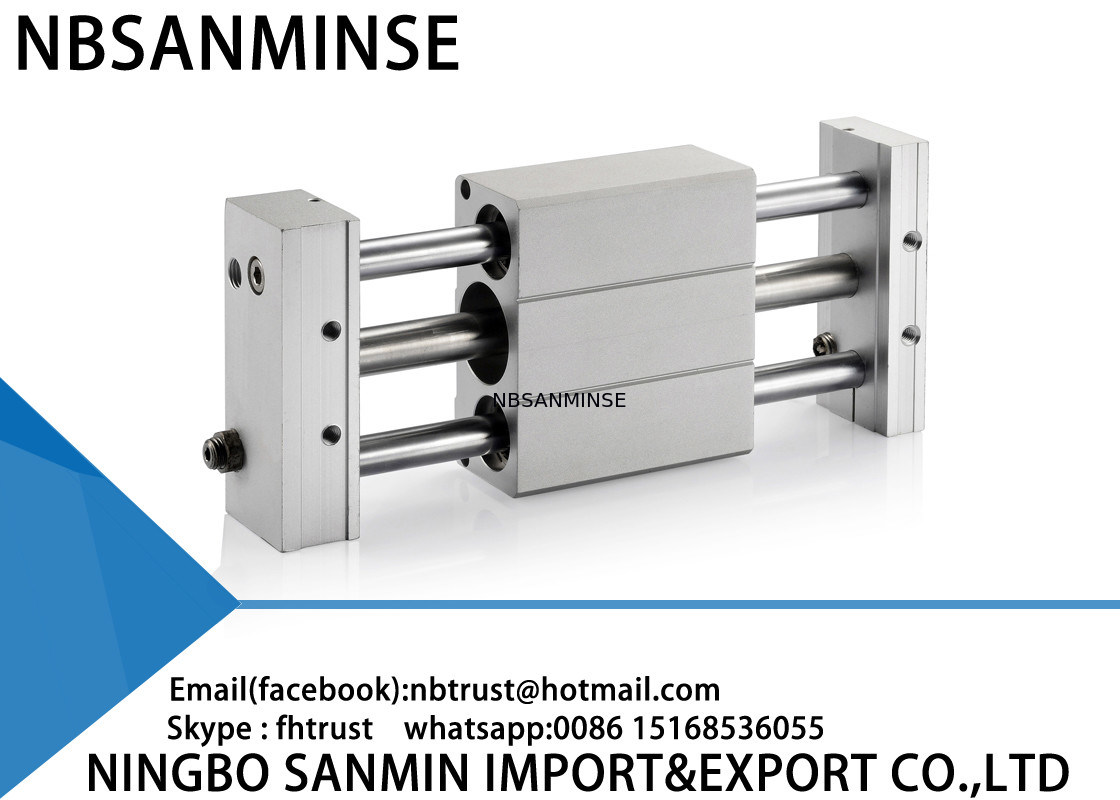

Profesjonalny pneumatyczny cylinder magnetyczny CY1L, bez tłoczyska SMC
1: Różne style dla każdego produktu i kompletne serie produktów pneumatycznych.
2: Duży zapas dla szybkiej wysyłki.
3: Wysoka jakość w konkurencyjnej cenie.
4: Zamówienie próbki i małe zamówienia są akceptowane.
5: Dostosowanie do Twoich specjalnych wymagań.
6: Dostarczanie bezpłatnych informacji o produktach.
7: Gwarantowana niezawodna jakość i aktywna obsługa posprzedażna
8: Roczna gwarancja jakości
9: Wsparcie techniczne poprzez ina@pneuhydr.com
Specyfikacje
| Średnica (mm) | 6 | 10 | 15 | 20 | 25 | 32 | 40 | |
| Czynnik roboczy | Powietrze | |||||||
| Ciśnienie próbne | 1.05 MPa | |||||||
| Maksymalne ciśnienie robocze | 0.7 MPa | |||||||
| Minimalne ciśnienie robocze | 0.18 MPa | |||||||
| Temperatura otoczenia i czynnika roboczego | -10 do 60°C (bez zamarzania) | |||||||
| Prędkość tłoka* | 50 do 500 mm/s | |||||||
| Tłumienie | Zderzak gumowy/Amortyzator | |||||||
| Zarezerwować luz rozszerzalności | Nie wymagane (bez smarowania) | |||||||
| Tolerancja długości skoku (mm) |
0 do 250 st:+1.0 , 251 do 1000 st: +1.4, 1001 st i więcej : +1.8 |
|||||||
| Siła trzymania (N) | Typ H | 19.6 | 53.9 | 137 | 231 | 363 | 588 | 922 |
| Typ L | - | - | 81.4 | 154 | 221 | 358 | 569 | |
| Wyposażenie standardowe | Szyna montażowa czujnika automatycznego | |||||||
Standardowy skok
|
Średnica |
Standardowy skok (mm) | Maksymalny dostępny skok (mm) |
| 6 | 50,100,150,200 | 300 |
| 10 | 50,100,150,200,250,300 | 500 |
| 15 |
50,100,150,200,250,300,350 |
750 |
| 20 |
100,150,200,250,300,350 |
1000 |
| 25 | 1500 | |
| 32 | ||
| 40 |
100,150,200,250,300,350 |
1500 |
Specyfikacje amortyzatora
| Dotyczy cylindra bez tłoczyska |
6 |
CY1L20 | CY1L25 |
CY1L32 |
|
| Model amortyzatora | RB0805 | RB1006 | RB1411 | RB2015 | |
| Maksymalna absorpcja energii: (J) | 0.98 | 3.92 | 14.7 | 58.8 | |
| Skok amortyzacji: (mm) | 5 | 6 | 11 | 15 | |
| Prędkość zderzenia: (m/s) | 0.05 do 5 | ||||
| Maks. częstotliwość robocza: (cykle/min)* | 80 | 70 | 45 | 25 | |
| Zakres temperatury otoczenia | -10 do 80 °C | ||||
| Siła sprężyny: (N) | Rozciągnięta | 1.96 | 4.22 | 6.86 | 8.34 |
| Schowana | 3.83 | 6.18 | 15.3 | 20.50 | |
Nasze produkty są wysokiej jakości z 12-miesięczną gwarancją i obsługują płatności PayPal.
P: Czy mogliby Państwo zaoferować darmowe próbki?
O: Tak, ale zależy to od produktu, Proszę o kontakt ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów z napędem elektrycznym, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych itp., manometrów itp.
P:Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej
,mosiądzu, aluminium przetwarzanie materiałów.takich jak zawory wysokociśnieniowezawory elektromagnetyczne / zawory elektryczne / zawory wodne / zawory pneumatyczne / siłowniki pneumatyczne / zawory hydrauliczne / akumulatory hydraulicznei tak dalej. P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy to zrobić. Jesteśmy dostawcą OEM od lat i jesteśmy profesjonalistami w tym zakresie. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne, znane marki pneumatyczne i hydrauliczne, instrumenty?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.P:Czy dostępna jest gwarancja?O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie uzyskuje się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Gwint G to cylindrowa rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która polega na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworu elektromagnetycznego?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko gorące, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze?
Punkt skupienia
Środki zaradcze w środowisku o wysokiej temperaturze
Środki zaradcze w środowisku ekstremalnie zimnymUszczelki Kauczuk fluorowy, PTFE
Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan Smarowanie
| Wysokotemperaturowy smar syntetyczny (niska lotność) | Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Uzdatnianie powietrza zasilającego |
| Wzmocnione chłodzenie, efektywne usuwanie wody | Suszenie o ultra-niskiej punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zarezerwować luz rozszerzalności | Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja |
| Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi | |
