Szczegóły Produktu:
|
| Ciśnienie: | 1,0 MPa | Przepływ oceniany: | 0,25, 050 l/min |
|---|---|---|---|
| Pojemność zbiornika oleju: | 3.0, 4.0, 6.0, 9,0 l | Woltaż: | AC380 v |
| Częstotliwość: | 50 Hz | Moc: | 60, 90 w |
| Rozmiar portu: | 3/8,1/4 ", 1/8" -1 ", G1/4,3/4 '' | Presja robocza: | 0,5 ~ 12 barów/O.5 ~ 7bar, 0,15 ~ 0,8 MPa |
| Presja dowodowa: | 1,5 MPa, 1,5 MPa | Temperatura otoczenia: | -10-60,5-60 ℃ |
| Zakres ciśnienia: | 0,05 ~ 0,85 MPA, 50 ~ 850 kPa | ||
| Podkreślić: | pump lubrication system,industrial air filter regulator |
||

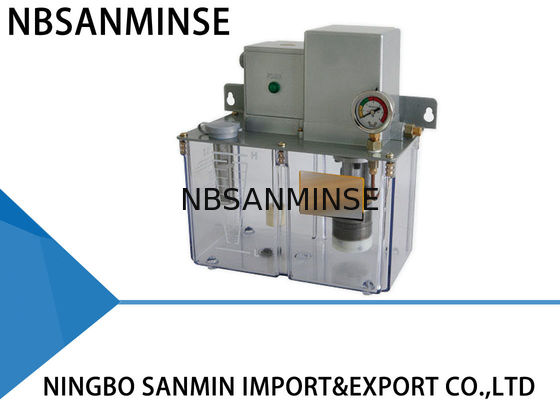

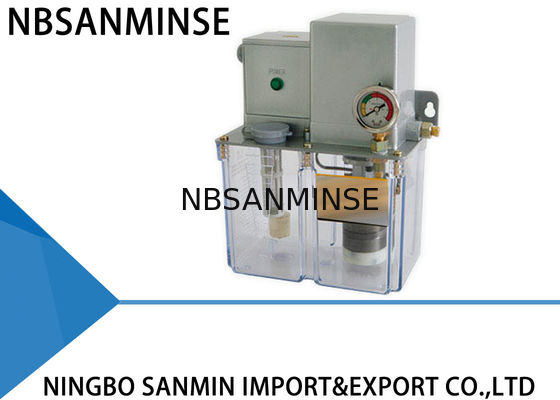

Pompa olejowa NBSANMINSE SDR 1Mpa AC 380 Volt 50 Hz 0,25 0,5 L / Min Znamionowa pompa smarująca do maszyny CNC
Wydajność i cechy
. Znamionowe ciśnienie robocze: wyposażone w zawór przelewowy, zapobiega przeciążeniu pompy olejowej
. Bez funkcji rozładunku: pompa oleju przestaje działać bez funkcji rozładunku, stosowana głównie w cienkim systemie smarowania typu oporowego
. Wyposażony w przełącznik poziomu cieczy (zamknięty brak oleju 10W / DC100V / 0,5A), brak sygnału wyjściowego zbiornika oleju
. Pompa z przełącznikiem ciśnienia (normalnie) otwarta AC220V / 2A DC36V / 2A), do monitorowania układu smarowania jest główny blok przewodu oleju i spadek ciśnienia (części opcjonalne)

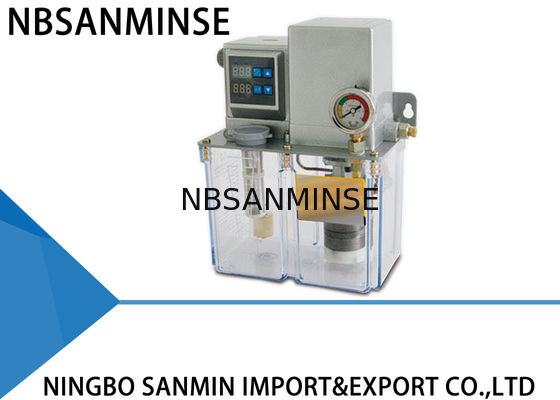

. Pompa może pasować do sterownika wyświetlacza PC-2, kontrolować przebieg pracy i czas odpoczynku (części opcjonalne)
. Przezroczysty zbiornik oleju z żywicy
. Użyj lepkości smaru 32 ~ 2500cSt.
. Dystrybutor pomocniczy: pomiar typu SDPC, dystrybutor typu SDB
Uwaga
. Przełącznik ciśnieniowy, na ile to możliwe, zainstalowany na końcu głównej rury systemu, nie wewnątrz pompy olejowej, może bardziej poprawnie wykryć stan układu smarowania z główną rurą blokując przepływ i spadek ciśnienia
. Jeśli host ze sterownikiem PLC, powinien przez sterownik PLC sterować pracą pompy olejowej i opaską, pompą olejową bez regulatora; Jeśli jednak host nie obsługuje PLC lub okablowanie PLC nie jest wygodne, pompa olejowa powinna ustawić sterownik, kontroler na cykl roboczy pompy smarowania z odliczaniem: czas pracy i czas odpoczynku.
. Jeśli działające źródło zasilania nie jest AC380V 50Hz, powinno wskazywać moc i HZ przy zamawianiu zasilania
. Następujący nie jest skonfigurowany przełącznik ciśnienia i regulator pompy serii SDR jako przykład ilustruje określone parametry techniczne, konfiguracja posiada przełącznik ciśnienia lub parametry pompy są takie same ze specyfikacją sterownika
. Przykład: przepływ znamionowy 0,5 l / min, pojemność oleju 3,0 l, ciśnienie znamionowe 1,0 MPa, zasilacz roboczy AC380V50Hz, bez presostatu i kontrolera z serii cienkich pomp olejowych SDR dla SDR5-31; pompa smarowania z przełącznikiem ciśnienia (opcjonalnie), typ SDR5-31P; pompa smarowania ze sterownikiem (opcjonalnie), typ SDR5-31C; Jeśli praca jest specyficznym zapotrzebowaniem na energię, przy zamawianiu należy wskazać napięcie i częstotliwość, takie jak SDR5-31 / 400V60Hz.
| Projekt | Ciśnienie znamionowe (Mpa) | Przepływ znamionowy (L / min) | Pojemność zbiornika oleju (L) | Parametr maszyny elektrycznej | Typ kodu | |||
| Napięcie (V) | Częstotliwość (Hz) | Moc (W) | Prędkość obrotowa (r / min) | |||||
| Model | ||||||||
| SDR 2,5-31 | 1 | 0,25 | 3 | AC380 | 50 | 60 | 1350 | 1.Z modelu przełącznika ciśnienia po P, podobnie jak SDR2.5-31P. 2. Z modelem sterownika po C, jak SDR 2.5-31C. 3. Wskazać moc, podobnie jak SDR2.5-31Z / AC400V60Hz. |
| SDR5-31 | 0,50 | 90 | 2700 | |||||
| SDR 2,5-41 | 0,25 | 4 | 60 | 1350 | ||||
| SDR5-41 | 0,50 | 90 | 2700 | |||||
| SDR 2,5-61 | 0,25 | 6 | 60 | 1350 | ||||
| SDR5-61 | 0,50 | 90 | 2700 | |||||
| SDR 2,5-91 | 0,25 | 9 | 60 | 1350 | ||||
| SDR5-91 | 0,50 | 90 | 2700 | |||||
