Szczegóły Produktu:
|
| Ciśnienie: | 0 . 0 . 3 - 0 . 3 - 0 . 6MPa 6MPa | Temperatura: | - 25 ~ 60 ℃ |
|---|---|---|---|
| Wilgotność względna: | ≤ 85 % | Średni: | Czyste powietrze |
| Woltaż: | AC220V / DC24V / AC110V / AC24V Dostosowane | Ciało: | Odlew ciśnieniowy ADC 12 |
| Podkreślić: | electromagnetic pulse valve,pulse air valve |
||

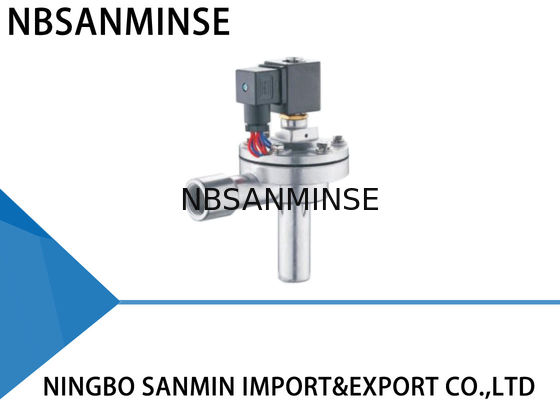

Zawór impulsowy pneumatyczny serii QG-Z-20A, kątowy, typ 220VAC / 24VDC / 110VAC, typ GOYEN
Parametry techniczne
| Kątowy | Wbudowany | Rzędowy | Wtykowy | |
| Ciśnienie konstrukcyjne | 0,3~0,8MPa | 0,2~0,8MPa | 0,3~0,8MPa | 0,2~1,0MPa |
| Ciśnienie robocze | 0,3~0,6MPa | 0,2~0,6MPa | 0,3~0,6MPa | 0,2~0,6MPa |
| Temperatura otoczenia | -25~60℃ Dostosowane do niższych lub wyższych temperatur | |||
| Wilgotność względna | ≤85% | |||
| Medium robocze | Czyste powietrze | |||
| Napięcie | AC220V/DC24V/AC110V/AC24V Dostosowane | |||
| Klasa ochrony | IP65 | |||
| Żywotność membrany | Ponad milion cykli | |||
| Cv/Kv | Zadzwoń do nas, aby uzyskać szczegółowe informacje | |||
Korpus: odlew ciśnieniowy ADC12
Zwora: stal nierdzewna 430 FR
Membrana: Nitryl lub Viton
Sprężyna: stal nierdzewna 321
Elementy mocujące: stal nierdzewna 302
Dobrej jakości membrany powinny być wybierane i używane do wszystkich zaworów, a każda część sprawdzana w każdym procesie produkcyjnym i umieszczana na linii montażowej zgodnie ze wszystkimi procedurami. Każdy gotowy zawór powinien przejść test elektryczny.
Podczas instalacji i uruchamiania
Objawy awarii
1. Zawory nie mogą się wszystkie otworzyć, ale część wiodąca działa.
2. Niektóre zawory nie działają, ale pozostałe są normalne.
3. Zawory nie mogą się wszystkie zamknąć. Występuje wyciek. Nie ma możliwości utworzenia kopuły gazowej.
4. Niektóre zawory nie mogą się zamknąć. Występuje wyciek.
5. Zamykanie zaworu jest powolne.
1. Na membranie znajduje się brud lub zanieczyszczenia, część wiodąca jest uszkodzona. Ruchomy rdzeń żelazny jest zablokowany.
1. Sprawdź ciśnienie w kopule gazowej, aby sprawdzić, czy nie jest za niskie.
2. Sprawdź połączenie cewki zaworu i cewkę
3 (1). Zawór Y. Niektóre zawory dla tej samej kopuły gazowej przeciekają, powodując wyciek dla wszystkich zaworów.
3 (2). Zawór Z. Wlot i dysza nadmuchowa zaworu są zamontowane odwrotnie.
4. Na membranie znajduje się brud lub zanieczyszczenia, które blokują ruchomy rdzeń żelazny.
5. Otwór membrany jest zablokowany.
1. Wyczyść membranę i sprawdź, czy element membrany jest kompletny. Sprawdź ruchomy rdzeń żelazny i blokadę powietrzną. W razie potrzeby wymień akcesoria.
1. Sprawdź wyciek
2. Wymień akcesoria
3 (1). Sprawdź wyciek
3 (2). Zainstaluj ponownie
4. Wyczyść membranę i sprawdź, czy membrana jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrzną.
5. Udrożnij otwór membrany
Podczas okresu użytkowania
Objawy awarii
1. Niektóre zawory przeciekają. Membrana nie może się szczelnie zamknąć, a zawór jest zawsze lekko otwarty.
2. Cewka jest gorąca i przepalona.
3. Napięcie występuje, ale zawór nie działa.
4. Temperatura otoczenia jest poniżej -20℃. Zawór przecieka i nie może się otworzyć.
Możliwa przyczyna
1. Na membranie znajduje się brud lub zanieczyszczenia, część wiodąca jest uszkodzona. Ruchomy rdzeń żelazny jest zablokowany.
2. Był włączony zbyt długo.
3. Membrana jest uszkodzona, a otwór jest zablokowany.
4. Temperatura otoczenia jest zbyt niska i w zaworze jest szron.
Rozwiązywanie problemów
1. Wyczyść membranę i sprawdź, czy element membrany jest kompletny. Sprawdź ruchomy rdzeń żelazny i blokadę powietrzną. W razie potrzeby wymień akcesoria.
2. Sprawdź stan pracy systemu sterowania.
3. Wymień akcesoria na czas.
4. Zwróć uwagę na izolację i utrzymywanie odpowiednich temperatur.
