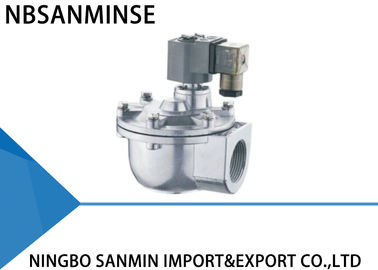

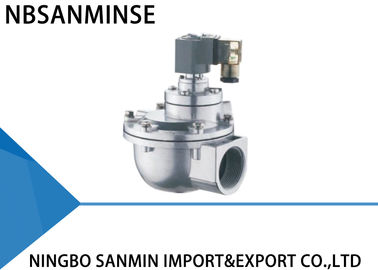

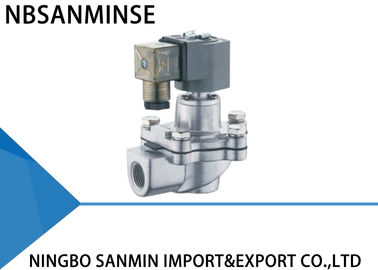

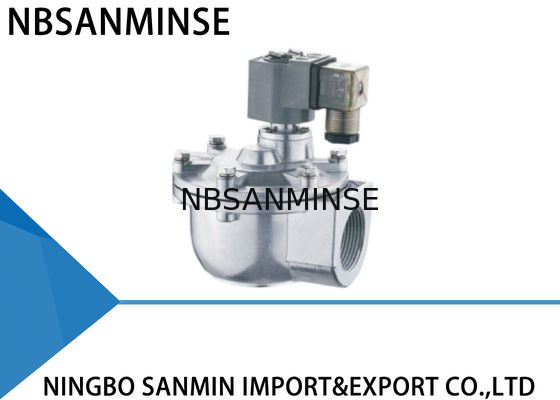

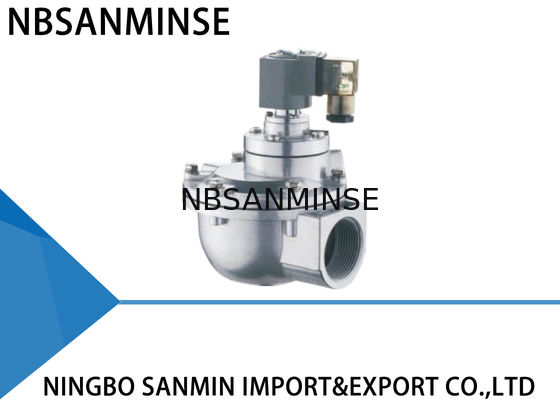

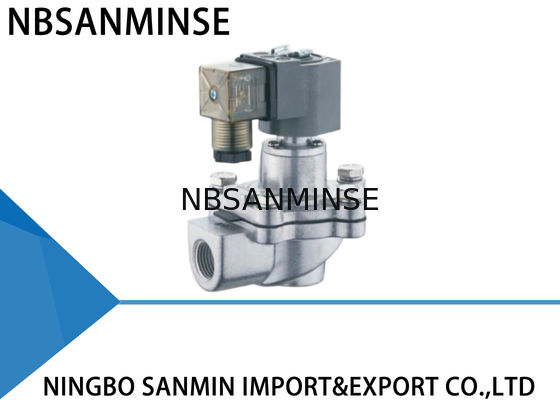

X Zawór impulsowy z membraną z nitrylu / vitonu IP65 Wilgotność względna ≤ 85% Typ GOYEN

Zawór impulsowy z membraną nitrylową / Viton IP65 Wilgotność względna ≤ 85 %  Typ GOYEN

Podobny typ GOYEN

Typ z kątem prostym

Zawór impulsowy składa się z głowicy pilotującej, membrany i aluminiowego korpusu zaworu. Powierzchnia tylnej komory membrany jest większa niż przedniej. Membrana jest utrzymywana w pozycji zamkniętej pod wpływem dużego ciśnienia.

Elektryczny sterownik impulsowy wysyła sygnały wejściowe, powodując przyciągnięcie ruchomego trzpienia przez elektromagnes. Otwarcie otworu wyrównawczego powoduje szybkie uwolnienie gazu pod ciśnieniem z tylnej komory membrany; gaz pod ciśnieniem w przedniej komorze podtrzymuje membranę, otwierając przejście i rozpoczynając czyszczenie zaworu.

Sygnał impulsowy zanika, a sprężyna w elektromagnesie natychmiast działa, przywracając ruchomy trzpień, zamykając otwór wyrównawczy. Gaz pod ciśnieniem w tylnej komorze membrany i sprężyna współpracują, aby zamknąć przejście, a zawór przestaje czyścić.

Otwór tłumiący w membranie służy do tłumienia przepływu powietrza, gdy ruchomy trzpień elektromagnesu jest podtrzymywany w celu wyrównania, oraz do doprowadzania powietrza do tylnej komory natychmiast po zamknięciu otworu wyrównawczego, aby zamknąć przejście i zatrzymać czyszczenie.

Parametr techniczny

Konstrukcja materiałowa

Typowe awarie i rozwiązywanie problemów

Podczas instalacji i uruchamiania:

Objawy awarii

1. Zawory nie otwierają się całkowicie, ale część sterująca działa.

2. Niektóre zawory nie działają, podczas gdy inne działają normalnie.

3. Zawory nie zamykają się całkowicie. Następuje wyciek. Nie można utworzyć kopuły gazowej.

4. Niektóre zawory nie zamykają się. Następuje wyciek.

5. Zawór zamyka się powoli.

1. Na membranie znajdują się zanieczyszczenia lub osady, część sterująca jest uszkodzona. Ruchomy rdzeń żelazny jest zablokowany.

1. Sprawdź ciśnienie w kopule gazowej, czy nie jest zbyt niskie.

2. Sprawdź połączenie cewki zaworu i cewkę.

3 (1). Zawór Y. Niektóre zawory dla tej samej kopuły gazowej przeciekają, powodując wyciek we wszystkich zaworach.

3 (2). Zawór Z. Wlot zaworu i dysza wydmuchowa są zamontowane odwrotnie.

4. Na membranie znajdują się zanieczyszczenia lub osady, które blokują ruchomy rdzeń żelazny.

5. Otwór membrany jest zablokowany.

1. Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza. W razie potrzeby wymień akcesoria.

1. Sprawdź wyciek.

2. Wymień akcesoria.

3 (1). Sprawdź wyciek.

3 (2). Zainstaluj ponownie.

4. Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza.

5. Udrażniaj otwór membrany.

Podczas użytkowania

Objawy awarii

1. Niektóre zawory przeciekają. Membrana nie zamyka się szczelnie, a zawór jest zawsze lekko otwarty.

2. Cewka jest gorąca i przepalona.

3. Napięcie jest obecne, ale zawór nie działa.

4. Temperatura otoczenia jest poniżej -20°C. Zawór przecieka i nie otwiera się.

Możliwa przyczyna

1. Na membranie znajdują się zanieczyszczenia lub osady, część sterująca jest uszkodzona. Ruchomy rdzeń żelazny jest zablokowany.

2. Był włączony zbyt długo.

3. Membrana jest uszkodzona, a otwór zablokowany.

4. Temperatura otoczenia jest zbyt niska i w zaworze jest szron.

Rozwiązywanie problemów

1. Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza. W razie potrzeby wymień akcesoria.

2. Sprawdź stan pracy systemu sterowania.

3. Wymień akcesoria na czas.

4. Zwróć uwagę na izolację i utrzymywanie odpowiednich temperatur.

P: Czy można zaoferować darmowe próbki?

O: Tak,

ale zależy to od produktów, Proszę skontaktuj się z nami ina@pneuhydr.com lub whatsapp 0086 15168536055 P: Jaki jest zakres działalności?

O: Nasz zakres działalności to

usługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,złączek pneumatycznych i olejowych  , manometrów itp.P:

Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,

mosiądzu, aluminiumobróbka materiałów. takich jak zawory wysokociśnieniowezawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne /siłowniki pneumatyczne/ zawory hydrauliczne/akumulatory hydrauliczneprodukty i tak dalej.P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.P: Czy można dostarczyć oryginalne znane marki produktów pneumatycznych i hydraulicznych, instrumentów?

O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.

P:

Czy dostępna jest gwarancja?

O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.

Środki zaradcze w środowisku o wysokiej temperaturze O:

Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.

Gwint G to cylindryczna rura prosta używana do połączeń nieszczelnych; gwint PT to rura stożkowa, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również rura stożkowa o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.

P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²? O: 1MPa=10bar≈145psi≈10kg

P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?

O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotującej, problem z rdzeniem zaworu i sprężyną,

środowisko

gorące, silne wibracje itp.

P:Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich lub ekstremalnie niskich temperaturach? Punkt skupienia

Środki zaradcze w środowisku o wysokiej temperaturze Środki zaradcze w środowisku ekstremalnie zimnym
