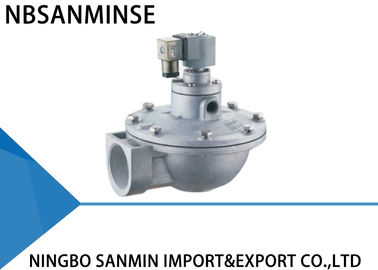

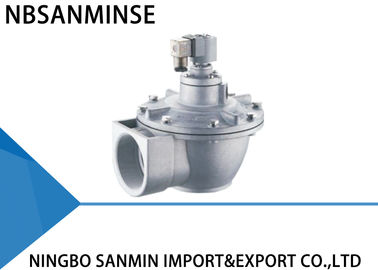

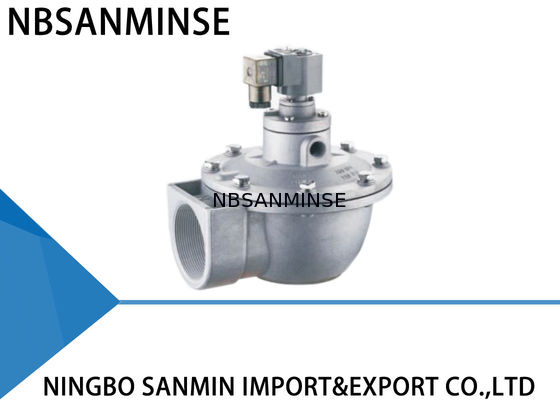

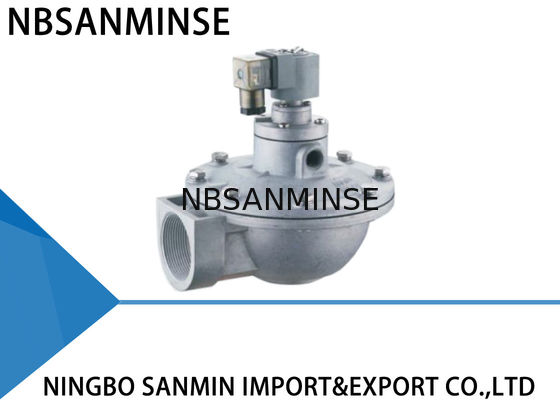

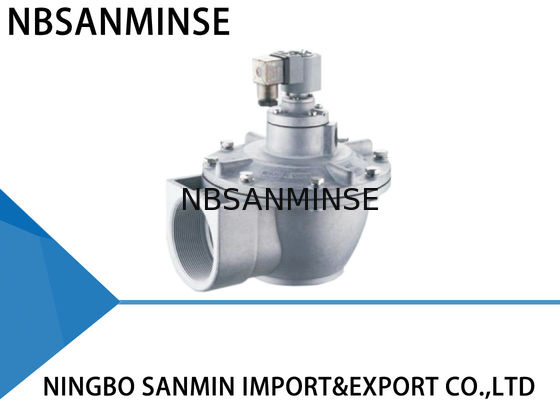

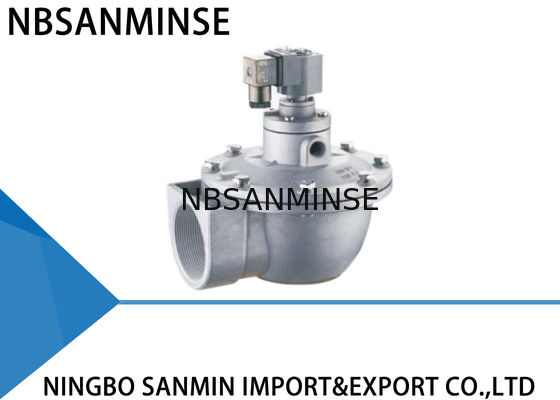

Elektromagnetyczny zawór pulsacyjny z podwójną membraną Seria QG-Z-50S / 62S / 76S Typ GOYEN

Zawór impulsowy z podwójną membraną, zawór impulsowy elektromagnetyczny serii QG-Z-50S / 62S / 76S typu GOYEN

Typ podobny do GOYEN

Kąt prosty

Temperatura otoczenia: -25~60℃. Dostosowane do niższych lub wyższych temperatur

Wilgotność względna: ≤85%

Medium robocze: Czyste powietrze

Napięcie: AC220V/DC24V/AC110V/AC24V. Dostosowane

Klasa ochrony: IP65

Żywotność membrany: Ponad milion cykli

Cv/Kv: Skontaktuj się z nami, aby uzyskać szczegółowe informacje

Konstrukcja materiałowa

Korpus: Odlew ciśnieniowy ADC12

Tłok: Stal nierdzewna 430 FR

Membrana: Nitryl lub Viton

Sprężyna: Stal nierdzewna 321

Elementy złączne: Stal nierdzewna 302

Typowe awarie i rozwiązywanie problemów

Podczas instalacji i uruchamiania

Objawy awarii

1. Zawory nie otwierają się całkowicie, ale część prowadząca działa.

2. Niektóre zawory nie działają, ale pozostałe są normalne.

3. Zawory nie zamykają się całkowicie. Następuje wyciek. Nie można utworzyć kopuły gazowej.

4. Niektóre zawory nie zamykają się. Następuje wyciek.

5. Zawór zamyka się powoli.

1. Na membranie znajdują się zanieczyszczenia lub osady, uszkodzona jest część prowadząca. Ruchomy rdzeń żelazny jest zablokowany.

1. Sprawdź ciśnienie w kopule gazowej, czy nie jest zbyt niskie.

2. Sprawdź połączenie cewki zaworu i cewkę.

3 (1). Zawór Y. Niektóre zawory dla tej samej kopuły gazowej przeciekają, powodując wyciek wszystkich zaworów.

3 (2). Zawór Z. Wlot zaworu i dysza wydmuchowa są zainstalowane odwrotnie.

4. Na membranie znajdują się zanieczyszczenia lub osady, blokujące ruchomy rdzeń żelazny.

5. Otwór membrany jest zablokowany.

1. Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza. W razie potrzeby wymień akcesoria.

1. Sprawdź wyciek.

2. Wymień akcesoria.

3 (1). Sprawdź wyciek.

3 (2). Zainstaluj ponownie.

4. Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza.

5. Udrażniaj otwór membrany.

Podczas okresu użytkowania

Objawy awarii

1. Niektóre zawory przeciekają. Membrana nie zamyka się szczelnie, a zawór jest zawsze lekko otwarty.

2. Cewka jest gorąca i przepalona.

3. Napięcie jest obecne, ale zawór nie działa.

4. Temperatura otoczenia jest poniżej -20℃. Zawór przecieka i nie może się otworzyć.

Możliwa przyczyna

1. Na membranie znajdują się zanieczyszczenia lub osady, uszkodzona jest część prowadząca. Ruchomy rdzeń żelazny jest zablokowany.

2. Był włączony zbyt długo.

3. Membrana jest uszkodzona, a otwór zablokowany.

4. Temperatura otoczenia jest zbyt niska i w zaworze jest szron.

Rozwiązywanie problemów

1. Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza. W razie potrzeby wymień akcesoria.

2. Sprawdź stan pracy systemu sterowania.

3. Wymień akcesoria na czas.

4. Zwróć uwagę na izolację i utrzymanie odpowiednich temperatur.

Dlaczego wybrać nas

1: Różne style dla każdego produktu i kompletne serie produktów pneumatycznych.

2: Duży zapas do szybkiej wysyłki.
3: Wysoka jakość w konkurencyjnej cenie.
4: Zamówienie próbki i zamówienie małej ilości są akceptowalne.
5: Gwarantowana niezawodna jakość i aktywna obsługa posprzedażna.

6: Roczna gwarancja jakości.
P: Czy można zaoferować darmowe próbki?

O: Tak,

ale zależy to od produktu, proszę skontaktuj się z nami ina@pneuhydr.com lub whatsapp 0086 15168536055 P: Jaki jest zakres działalności?

O: Nasz zakres działalności to

usługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,przewodów powietrznych i olejowych izłączek, manometrówitp.

P:Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów obróbki materiałów ze stali nierdzewnej,

mosiądzu, aluminium.takich jak zawory wysokociśnieniowe / zawory elektromagnetyczne / zawory elektryczne / zawory wodne / zawory pneumatyczne / siłowniki pneumatyczne / zawory hydrauliczne / akumulatory hydrauliczne i tak dalej. P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy to zrobić. Jesteśmy dostawcą OEM od lat i jesteśmy w tym profesjonalni. Ale musisz nam udzielić autoryzacji, jeśli to możliwe.P: Czy można dostarczyć oryginalne znane marki produktów pneumatycznych i hydraulicznych, instrumentów?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp. P:Czy jest dostępna gwarancja?O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?O:Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie osiąga się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.Gwint G to cylindrowa prosta rura używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.

P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?

O: 1MPa=10bar≈145psi≈10kg

P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?

O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną, gorące środowisko, silne wibracje itp.

Suszenie o ultra niskiej punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich lub ekstremalnie niskich temperaturach?

Punkt skupienia

Środki zaradcze w środowisku o wysokiej temperaturze

Środki zaradcze w ekstremalnie niskich temperaturach Uszczelki

Kauczuk fluorowy, PTFE

Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan

Smarowanie

Wysokotemperaturowy smar syntetyczny (niska lotność)

Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość)Obróbka doprowadzania powietrza Wzmocnione chłodzenie, wydajne usuwanie wody

Suszenie o ultra niskiej punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie Elementy metalowe
