Szczegóły Produktu:
|
| Ciśnienie nominalne: | 1.0 (MPA) | Typ: | Zawór wlotowy/zawór bilansowy |
|---|---|---|---|
| Temperatura: | ≤200 ℃ | Max Test Press: | 1.5 (MPA) |
| DN: | 50, 65, 80, 125, 150, 200, 250, 300 | Korpus zaworu: | lane żelazo |
| Podkreślić: | electromagnetic pulse valve,pulse air valve |
||

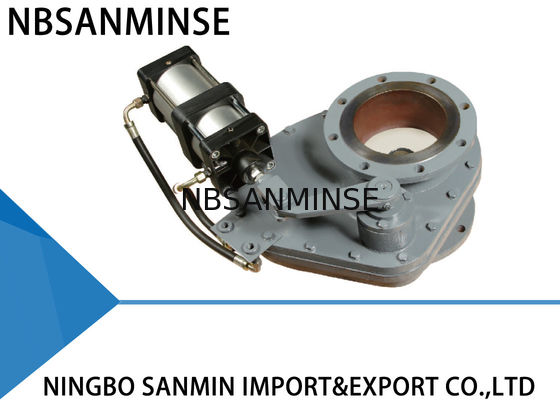

SMDF - DNA Pneumatyczne zużycie - dowódZawór dyskowy (wstrzykiwacz wejściowy / zawór wyważający)
Informacje dotyczące produkcji
. Zawór obrotowy wykorzystuje strukturę ceramiczną lub twardą metalową parę tarcia, co czyni go bardziej ścierającym i lepszym szczelnym. Potrzebuje tylko małego obciążenia początkowego ze względu na wyjątkową strukturę.Poza tymWszystkie te cechy sprawiają, że wirujący zawór dyskowy jest trwały.
Zasada działania
Wnioski
. Zawór obrotowy może być stosowany w systemie przenoszenia popiołu w elektrowniach cieplnych. Może być również stosowany w kopalni, zakładach cementowych, produkcji wapna, zakładach hutniczych,fabryki chemicznej i innych dziedzin, które muszą przenosić popiół żądliwy lub ścierający..
Parametry techniczne
Maksymalne ciśnienie robocze: 1,0 MPA
Maksymalne ciśnienie badawcze: 1,5 MPA
Temperatura pracy: ≤ 200°C
Ciśnienie badania wycieku: 1,1 MPA
Instalacja
1Przed instalacją należy uważnie przeczytać instrukcję obsługi i sprawdzić stan napędu pneumatycznego.
2Upewnij się, że wymiary kołnierza, maksymalne ciśnienie robocze i wewnętrzna średnica nominalna spełniają wymagania.
3. Nie reguluj śrub i matiek. Upewnij się, że środek dwóch rurociągów i środek zaworu są skoaksialne. Powierzchnia płaszczyzny powinna być gładka i utrzymywać się w poziomie bez stosunkowo dużego nachylenia,Aby upewnić się, że zawór może się przyczepić i działać prawidłowo.Poza tym śruby powinny być symetrycznie przymocowane.
4Po zainstalowaniu, pompuj powietrze do dwóch wlotów powietrza z napędu pneumatycznego i upewnij się, że płyta zaworu działa prawidłowo.
5Jeśli przełącznik jest zainstalowany, upewnij się, że jego parametry mogą spełniać zewnętrzne źródło zasilania i może prawidłowo działać w całkowicie otwartym lub całkowicie zamkniętym.
Metoda rozwiązywania problemów
| Kłopoty | Przyczyna | Metoda rozwiązywania problemów |
| Wyciek | Cudzoziemca | Usuwanie ciała obcego |
| Wymywacz uszczelniaczy jest nieprawidłowy | Wymiana zmywarki uszczelniającej | |
| Odrzucenie rdzenia zaworu | Wymiana rdzenia zaworu | |
| Zawór nie może się otworzyć ani zamknąć | Części obracające się stają się elastyczne lub nieprawidłowe | Dostosowanie lub wymiana części względnych |
| Niewystarczające ciśnienie lub wyciek | Kontrola i naprawa linii dostaw powietrza | |
| Komponenty pneumatyczne starzeją się lub stają się nieważne | Wymiana odpowiednich elementów pneumatycznych |
Wymiar i zarys instalacji
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| - Nie, nie. | Pozycja | Materiał | - Nie, nie. | Pozycja | Materiał |
| 1 | Górne ciało zaworu | Żelazo odlewane elastyczne | 5 | Pod nadwoziem zaworu | Żelazo odlewane elastyczne |
| 2 | Pierścień pieczęci | Pozostałe materiały ceramiczne | 6 | Oś obrotowa | 45# Stal |
| 3 | Płytka zaworu | Pozostałe materiały ceramiczne | 7 | Ramię obrotowe | Żelazo odlewane elastyczne |
| 4 | Ramię swingowe | Żelazo odlewane elastyczne | 8 | Wykorzystuje się urządzenia z napędem | Aluminiowe |
