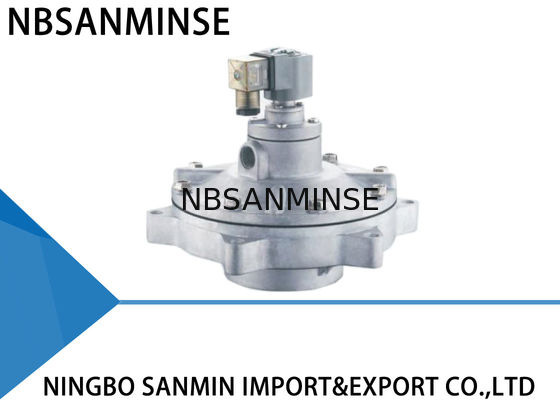

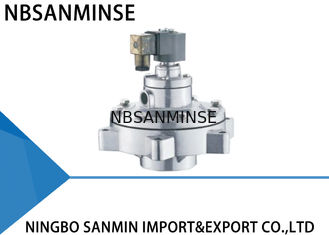

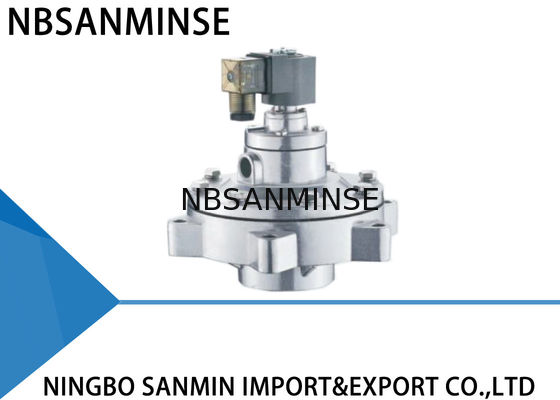

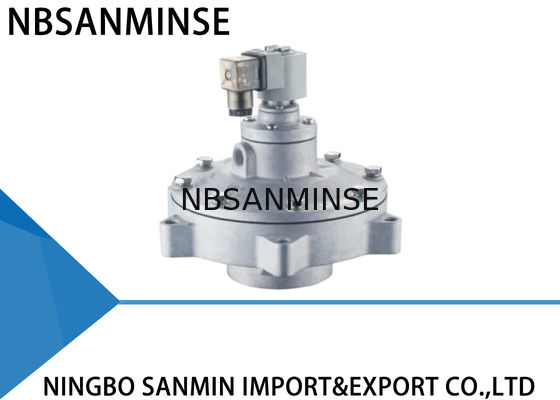

Sanmin QG-Y-50S Impulsowy zawór elektromagnetyczny Dostosowane ciśnienie 0. 2 MPa - 0 . Pyłoszczelny zawór workowy 6MPa typu GOYEN

Zawór elektromagnetyczny pulsacyjny Sanmin z ciśnieniem niestandardowym 0,2 MPa - 0,6 MPa, pyłoszczelny zawór workowy typu GOYEN

Podobny typ do GOYEN

Typ wbudowany

Sterownik impulsów elektrycznych wysyła sygnały wejściowe, powodując przyciąganie ruchomego pręta przez elektromagnetyczny zwornik. Otwiera otwór wyrównawczy, aby szybko uwolnić gaz pod ciśnieniem z tylnej komory membrany; gaz pod ciśnieniem w przedniej komorze podtrzymuje membranę, otwierając przejście, a zawór rozpoczyna czyszczenie.
Sygnał impulsowy znika, a sprężyna zwornika działa natychmiast, przywracając ruchomy pręt, aby zamknąć otwór wyrównawczy. Gaz pod ciśnieniem w tylnej komorze membrany i sprężyna działają razem, aby zamknąć przejście, a zawór przestaje czyścić.
Otwór tłumiący w membranie działa w celu tłumienia przepływu powietrza, gdy ruchomy pręt zwornika podtrzymuje równowagę, oraz do natychmiastowego przenoszenia powietrza do tylnej komory po zamknięciu otworu wyrównawczego, aby zamknąć przejście i zatrzymać czyszczenie.

Parametr techniczny

Konstrukcja materiałowaKorpus: odlew ciśnieniowy ADC12

Zwornik: stal nierdzewna 430 FR

Membrana: nitryl lub Viton

Sprężyna: stal nierdzewna 321

Elementy złączne: stal nierdzewna 302

Typowe awarie i rozwiązywanie problemów

Podczas instalacji i uruchamianiaObjawy awarii

1. Zawory nie otwierają się całkowicie, ale część prowadząca działa.

2. Cewka jest gorąca i przepalona.

3. Zawory nie zamykają się całkowicie. Występuje wyciek. Nie można utworzyć kopuły gazowej.

4. Niektóre zawory nie zamykają się. Występuje wyciek.

5. Zawór zamyka się powoli.

Możliwa przyczyna

1. Sprawdź ciśnienie kopuły gazowej, czy nie jest zbyt niskie.

3. Membrana jest uszkodzona, a otwór zablokowany.

3 (1). Zawór Y. Niektóre zawory dla tej samej kopuły gazowej przeciekają, powodując wyciek wszystkich zaworów.

3 (2). Zawór Z. Wlot zaworu i dysza wydmuchowa są zainstalowane odwrotnie.

4. Na membranie znajdują się zanieczyszczenia lub osady, blokujące ruchomy rdzeń żelazny.

5. Otwór membrany jest zablokowany.

Rozwiązywanie problemów

1. Sprawdź szczelność

3. Wymień akcesoria na czas.

3 (1). Sprawdź szczelność

3 (2). Zainstaluj ponownie

4. Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza.

5. Udrażniaj otwór membrany

Podczas okresu użytkowania

Objawy awarii

1. Niektóre zawory przeciekają. Membrana nie zamyka się szczelnie i zawór jest zawsze lekko otwarty.

2. Cewka jest gorąca i przepalona.

3. Napięcie jest obecne, ale zawór nie działa.

4. Temperatura otoczenia jest poniżej -20℃. Zawór przecieka i nie może się otworzyć.

Możliwa przyczyna

1. Na membranie znajdują się zanieczyszczenia lub osady, część prowadząca jest uszkodzona. Ruchomy rdzeń żelazny jest zablokowany.

2. Był włączony zbyt długo.

3. Membrana jest uszkodzona, a otwór zablokowany.

4. Temperatura otoczenia jest zbyt niska i w zaworze jest szron.

Rozwiązywanie problemów

1. Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza. W razie potrzeby wymień akcesoria.

2. Sprawdź stan pracy systemu sterowania.

3. Wymień akcesoria na czas.

4. Zwróć uwagę na izolację i utrzymywanie odpowiednich temperatur.

P: Czy można zaoferować darmowe próbki?

O: Tak,

ale zależy od produktów,

Proszę skontaktuj się z nami

ina@pneuhydr.com lub whatsapp 0086 15168536055 P: Jaki jest zakres działalności? O: Nasz zakres działalności to usługi eksportera części automatyki z pełnym kontenerem i sprzedaż

siłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,

zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,złączek pneumatycznych i olejowych , manometrów  itp.P:Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej

,mosiądzu, aluminiumobróbka materiałów.

takich jak wysokieciśnienie zawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne/ siłowniki pneumatyczne/ zawory hydrauliczne/akumulatory hydrauliczneprodukty i tak dalej.P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.P: Czy można dostarczyć oryginalne znane towary marek pneumatycznych i hydraulicznych, instrumentów?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.

P:

Czy jest dostępna gwarancja?

O: Tak, zazwyczaj produkty mają roczną gwarancję jakości.

P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?

Środki zaradcze w środowisku ekstremalnie zimnym Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek, aby zapobiec wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu wzmocnienia efektu uszczelnienia

Gwint G to cylindryczna rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej

P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?

O: 1 MPa=10 bar≈145 psi≈10 kg P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?

O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,

środowisko

gorące, silne wibracje itp.

P:

Na co należy zwrócić uwagę w przypadku elementów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze?Punkt skupienia Środki zaradcze w środowisku o wysokiej temperaturze

Środki zaradcze w środowisku ekstremalnie zimnym Uszczelki
