Szczegóły Produktu:
|
| Ciśnienie nominalne: | 1.0 (MPA) | Typ: | Zawór wlotowy/zawór bilansowy |
|---|---|---|---|
| Temperatura: | ＜ 450 ℃ | Max Test Press: | 1.5 (MPA) |
| DN: | 50, 65, 80, 125, 150, 200, 250, 300 | Korpus zaworu: | Lane żelazo |
| Podkreślić: | pulse air valve,pulse jet solenoid valve |
||

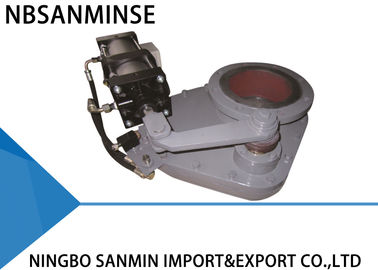

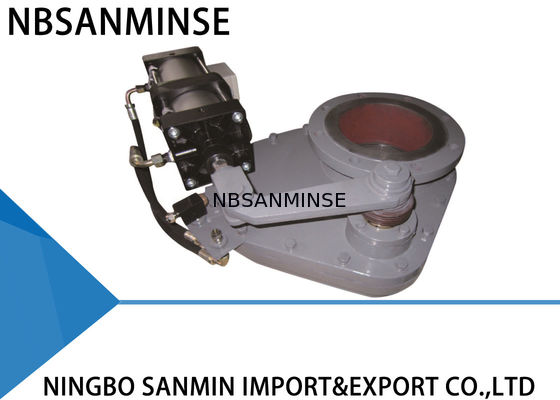

Zawór obrotowo-tarczowy SMDF-DNB, zawór zwrotny z podwójną klapą 1,0 MPa ciśnienia
Informacje o produkcji
Zawór obrotowo-tarczowy wykorzystuje strukturę pary ciernej z ceramiki lub twardego metalu, co czyni go bardziej odpornym na ścieranie i zapewnia lepszą szczelność. Wymaga jedynie niewielkiego obciążenia początkowego dzięki unikalnej konstrukcji. Ponadto, z tego samego powodu, popiół rzadko gromadzi się w korpusie zaworu. Wszystkie te cechy sprawiają, że zawór obrotowo-tarczowy jest trwały.
Zasada działania
Zastosowania
Zawór obrotowo-tarczowy może być stosowany w systemach transportu popiołu w elektrowniach cieplnych. Może być również stosowany w kopalniach, cementowniach, wapiennikach, zakładach metalurgicznych, fabrykach chemicznych i innych dziedzinach wymagających transportu żrącego lub ściernego popiołu.
Parametry techniczne
Maksymalne ciśnienie robocze: 1,0 MPa
Maksymalne ciśnienie próbne: 1,5 MPa
Temperatura pracy: ≤ 200℃
Ciśnienie próby szczelności: 1,1 MPa
Instalacja
1. Przed instalacją należy dokładnie zapoznać się z niniejszą instrukcją i sprawdzić stan siłownika pneumatycznego.
2. Upewnić się, że wymiary kołnierzy, maksymalne ciśnienie robocze i średnica nominalna wewnętrzna spełniają wymagania.
3. Nie regulować śrub i nakrętek. Upewnić się, że środki dwóch rurociągów i zaworu są współosiowe. Powierzchnia kołnierza powinna być gładka i pozioma, bez stosunkowo dużego nachylenia, aby zapewnić prawidłowe mocowanie i działanie zaworu. Ponadto śruby powinny być dokręcane symetrycznie.
4. Po instalacji należy wtłoczyć powietrze do dwóch wlotów powietrza siłownika pneumatycznego i upewnić się, że płyta zaworu działa prawidłowo.
5. Jeśli zainstalowany jest przełącznik sterujący, upewnić się, że jego parametry są zgodne z zewnętrznym źródłem zasilania i że może on działać prawidłowo w stanie całkowicie otwartym lub całkowicie zamkniętym.
Metoda rozwiązywania problemów
| Problemy | Przyczyna | Metoda rozwiązywania problemów |
| Wyciek | Ciało obce | Usunąć ciało obce |
| Podkładka uszczelniająca jest niesprawna | Wymienić podkładkę uszczelniającą | |
| Zużycie rdzenia zaworu | Wymienić rdzeń zaworu | |
| Zawór nie otwiera się ani nie zamyka | Części obrotowe stały się luźne lub niesprawne | Wyregulować lub wymienić odpowiednie części |
| Niewystarczające ciśnienie lub wyciek | Sprawdzić i naprawić linię doprowadzania powietrza | |
| Komponenty pneumatyczne starzeją się lub są niesprawne | Wymienić odpowiednie komponenty pneumatyczne |
Wymiary i zarys instalacji
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| Nr. | Element | Materiał | Nr. | Element | Materiał |
| 1 | Górny korpus zaworu | Żeliwo sferoidalne | 5 | Dolny korpus zaworu | Żeliwo sferoidalne |
| 2 | Pierścień uszczelniający | Ceramika lub stop | 6 | Wał obrotowy | Stal 45# |
| 3 | Płyta zaworu | Ceramika lub stop | 7 | Ramię obrotowe | Żeliwo sferoidalne |
| 4 | Ramię wahadłowe | Żeliwo sferoidalne | 8 | Siłownik pneumatyczny | Aluminium |
P: Czy można zaoferować bezpłatne próbki?
O: Tak, ale zależy to od produktów, proszę skontaktować się z nami ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów z napędem elektrycznym, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznychi tak dalej.P:Jakie rodzaje produktów można wykonać?
O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,mosiądzu, aluminiumobróbka materiałów.
takie jak wysokieciśnienie zawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne/ siłowniki pneumatyczne / zawory hydrauliczne / akumulatory hydraulicznei tak dalej.P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.P: Czy można dostarczyć oryginalne, znane produkty pneumatyczne i hydrauliczne, marki instrumentów?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.P:
Czy dostępna jest gwarancja?
O: Tak, zazwyczaj produkty mają roczną gwarancję jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Uszczelki Gwint G jest cylindryczną rurą prostą używaną do połączeń nieszczelnych; gwint PT jest stożkową rurą, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT jest również stożkową rurą o kącie profilu zęba 60 stopni, używaną głównie w Ameryce Północnej.
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworu elektromagnetycznego? O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze?
Punkt skupieniaŚrodki zaradcze w środowisku o wysokiej temperaturze Środki zaradcze w środowisku ekstremalnie zimnym
Uszczelki Kauczuk fluorowy, PTFE
| Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan | Smarowanie | Smar syntetyczny wysokotemperaturowy (niska lotność) |
| Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Obróbka dopływu powietrza | Wzmocnione chłodzenie, wydajne usuwanie wody |
| Suszenie o ultra niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe | Zarezerwować luz rozszerzalności |
| Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące | Cewki o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii |
| Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne |
| Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi | ||
