Szczegóły Produktu:
|
| Ciśnienie nominalne: | 1.0 (MPA) | Typ: | Zawór wlotowy |
|---|---|---|---|
| Temperatura: | ≤200 ℃ | Max Test Press: | 1.5 (MPA) |
| DN1XDN2: | 200x350, 200x530, 250x350, 250x400, 300x450 | Korpus zaworu: | Lane żelazo |
| Podkreślić: | electromagnetic pulse valve,pulse jet solenoid valve |
||

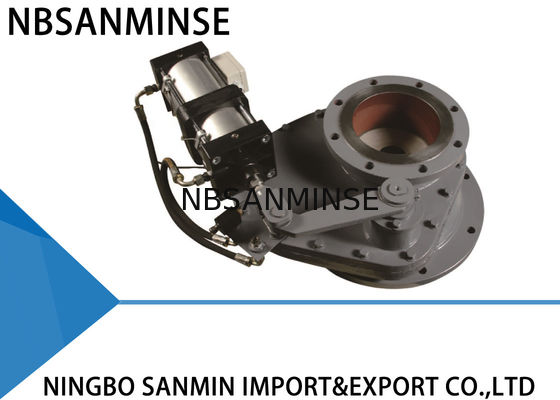

Wysokiej wydajności podwójny zawór dyskowy Temperatura ≤ 200°C SMDF-DNA-J
Informacje dotyczące produkcji
. Zawór obrotowy dysku wykorzystuje ceramiczną lub twardą metalową strukturę pary tarcia, co czyni go bardziej ścierającym i lepszą szczelnością. Potrzebuje tylko małego obciążenia początkowego ze względu na wyjątkową strukturę.Poza tymWszystkie te cechy sprawiają, że wirujący zawór dyskowy jest trwały.
Zasada działania
Wnioski
. Zawór obrotowy może być stosowany w systemie przenoszenia popiołu w elektrowniach cieplnych. Może być również stosowany w kopalni, fabryce cementu, produkcji wapna, fabryce hutniczej,fabryki chemicznej i innych dziedzin, które muszą przenosić popiół żądliwy lub ścierający..
Parametry techniczne
Maksymalne ciśnienie robocze: 1,0 MPA
Maksymalne ciśnienie badawcze: 1,5 MPA
Temperatura pracy: ≤ 200°C
Ciśnienie badania wycieku: 1,1 MPA
Instalacja
1Przed instalacją należy uważnie przeczytać instrukcję obsługi i sprawdzić stan napędu pneumatycznego.
2Upewnij się, że wymiary kołnierza, maksymalne ciśnienie robocze i wewnętrzna średnica nominalna spełniają wymagania.
3. Nie reguluj śrub i matiek. Upewnij się, że środek dwóch rurociągów i centrum zaworu są skoaksialne. Powierzchnia płaszczyzny powinna być gładka i utrzymywać się w poziomie bez stosunkowo dużego nachylenia,Aby upewnić się, że zawór może się przyczepić i działać prawidłowo.Poza tym śruby powinny być symetrycznie przymocowane.
4Po zainstalowaniu, pompuj powietrze do dwóch wlotów powietrza z napędu pneumatycznego i upewnij się, że płyta zaworu działa prawidłowo.
5Jeśli przełącznik jest zainstalowany, upewnij się, że jego parametry mogą spełniać zewnętrzne źródło zasilania i może prawidłowo działać w całkowicie otwartym lub całkowicie zamkniętym.
Metoda rozwiązywania problemów
| Kłopoty | Przyczyna | Metoda rozwiązywania problemów |
| Wyciek | Cudzoziemca | Usuwanie ciała obcego |
| Wymywacz uszczelniaczy jest nieprawidłowy | Wymiana zmywarki uszczelniającej | |
| Odrzucenie rdzenia zaworu | Wymiana rdzenia zaworu | |
| Zawór nie może się otworzyć ani zamknąć | Części obracające się stają się elastyczne lub nieprawidłowe | Dostosowanie lub wymiana części względnych |
| Niewystarczające ciśnienie lub wyciek | Kontrola i naprawa linii dostaw powietrza | |
| Komponenty pneumatyczne starzeją się lub stają się nieważne | Wymiana odpowiednich elementów pneumatycznych |
Wymiar i zarys instalacji
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| - Nie, nie. | Pozycja | Materiał | - Nie, nie. | Pozycja | Materiał |
| 1 | Górne ciało zaworu | Żelazo odlewane elastyczne | 5 | Pod nadwoziem zaworu | Żelazo odlewane elastyczne |
| 2 | Pierścień pieczęci | Pozostałe materiały ceramiczne | 6 | Oś obrotowa | 45# Stal |
| 3 | Płytka zaworu | Pozostałe materiały ceramiczne | 7 | Ramię obrotowe | Żelazo odlewane elastyczne |
| 4 | Ramię swingowe | Żelazo odlewane elastyczne | 8 | Wykorzystuje się urządzenia z napędem | Aluminiowe |
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
