Szczegóły Produktu:
|
| Ciśnienie nominalne: | 1.0 (MPA) | Typ: | Zawór wlotowy |
|---|---|---|---|
| Temperatura: | ＜ 450 ℃ | Maksymalne ciśnienie próbne: | 1.5 (MPA) |
| DN1XDN2: | 200x350, 200x530, 250x350, 250x400, 300x450 | Korpus zaworu: | Lane żelazo |
| Podkreślić: | electromagnetic pulse valve,pulse air valve |
||

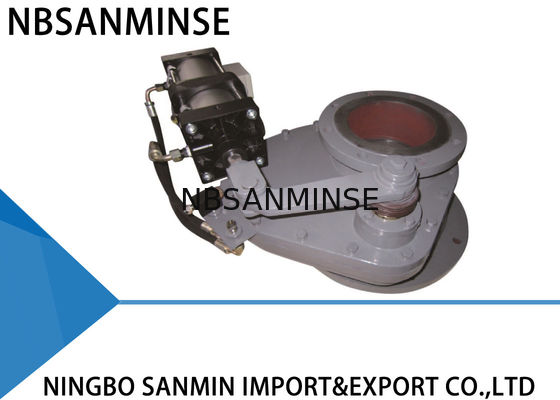

SMDF-DNB-J Dwudyskowy zawór zasuwowy o małym obciążeniu rozruchowym do systemu transportu popiołu
Informacje o produkcji
Obrotowy zawór dyskowy wykorzystuje ceramiczną lub metalową parę cierną, co czyni go bardziej odpornym na ścieranie i lepiej szczelnym. Wymaga jedynie niewielkiego obciążenia rozruchowego dzięki unikalnej konstrukcji. Ponadto, z tego samego powodu, popiół praktycznie nie gromadzi się w korpusie zaworu. Wszystkie te cechy sprawiają, że obrotowy zawór dyskowy jest trwały.
Zasada działania
Zastosowania
Obrotowy zawór dyskowy może być stosowany w systemach transportu popiołu w elektrowniach cieplnych. Może być również stosowany w kopalniach, cementowniach, wapiennikach, zakładach metalurgicznych, fabrykach chemicznych i innych dziedzinach wymagających transportu żrącego lub ściernego popiołu.
Parametry techniczne
. Maksymalne ciśnienie robocze: 1,0 MPA
. Maksymalne ciśnienie próbne: 1,5 MPA
. Temperatura pracy: ≤ 200°C
. Ciśnienie próby szczelności: 1,1 MPA
Instalacja
1. Przed instalacją należy dokładnie przeczytać niniejszą instrukcję i sprawdzić stan siłownika pneumatycznego.
2. Upewnij się, że wymiary kołnierza, maksymalne ciśnienie robocze i średnica nominalna wewnętrzna spełniają wymagania.
3. Nie reguluj śrub i nakrętek. Upewnij się, że środki dwóch rurociągów i środki zaworu są współosiowe. Powierzchnia kołnierza powinna być gładka i pozioma, bez stosunkowo dużego nachylenia, aby zapewnić prawidłowe mocowanie i działanie zaworu. Ponadto śruby powinny być dokręcane symetrycznie.
4. Po instalacji należy wtłoczyć powietrze do dwóch wlotów powietrza siłownika pneumatycznego i upewnić się, że płyta zaworu działa prawidłowo.
5. Jeśli zainstalowany jest przełącznik sterujący, upewnij się, że jego parametry są zgodne z zewnętrznym źródłem zasilania i że może on działać prawidłowo w stanie pełnego otwarcia lub pełnego zamknięcia.
Metoda rozwiązywania problemów
| Problemy | Przyczyna | Metoda rozwiązywania problemów |
| Wyciek | Ciało obce | Usunąć ciało obce |
| Podkładka uszczelniająca jest nieważna | Wymienić podkładkę uszczelniającą | |
| Zużycie rdzenia zaworu | Wymienić rdzeń zaworu | |
| Zawór nie otwiera się ani nie zamyka | Części obrotowe stają się elastyczne lub nieważne | Dostosować lub wymienić odpowiednie części |
| Niewystarczające ciśnienie lub wyciek | Sprawdzić i naprawić linię doprowadzającą powietrze | |
| Komponenty pneumatyczne starzeją się lub są nieważne | Wymienić odpowiednie komponenty pneumatyczne |
Wymiary instalacyjne i zarys
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| NR. | Pozycja | Materiał | NR. | Pozycja | Materiał |
| 1 | Górny korpus zaworu | Żeliwo sferoidalne | 5 | Dolny korpus zaworu | Żeliwo sferoidalne |
| 2 | Pierścień uszczelniający | Ceramika lub stop | 6 | Wał obrotowy | Stal 45 |
| 3 | Płyta zaworu | Ceramika lub stop | 7 | Ramię obrotowe | Żeliwo sferoidalne |
| 4 | Ramię wahadłowe | Żeliwo sferoidalne | 8 | Siłownik pneumatyczny | Aluminium |
P: Czy można zaoferować bezpłatne próbki?
O: Tak, ale zależy to od produktów, Proszę skontaktować się z nami ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów zmotoryzowanych, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i olejowych , manometritp.
P:Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej
, mosiądzu, aluminiumobróbka materiałów. takie jak wysokieciśnienieZawór / zawór elektromagnetyczny / zawór elektryczny /zawór wodny/ zawór pneumatyczny/siłownik pneumatyczny/zawór hydrauliczny/akumulator hydraulicznyprodukty i tak dalej.P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.
P: Czy można dostarczyć oryginalne znane towary marek pneumatycznych i hydraulicznych, instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy dostępna jest gwarancja?
Punkt skupienia P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Gwint G to cylindrowa rura prosta używana do połączeń nieszczelnych; gwint PT to rura stożkowa, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również rura stożkowa o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej. P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm ²?
O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworu elektromagnetycznego?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.P: Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach?
Punkt skupienia Środki zaradcze w środowisku o wysokiej temperaturze
| Środki zaradcze w środowisku ekstremalnie zimnym | Uszczelki | Kauczuk fluorowy, PTFE |
| Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan | Smarowanie | Smar syntetyczny wysokotemperaturowy (niska lotność) |
| Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Obróbka dopływu powietrza | Wzmocnione chłodzenie, wydajne usuwanie wody |
| Suszenie o ultra niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe | Zarezerwować luz rozszerzalności |
| Wybierać materiały o udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące | Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii |
| Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne |
| Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi |
