Szczegóły Produktu:
|
| Ciśnienie nominalne: | 1.0 (MPA) | Typ: | Pozwól |
|---|---|---|---|
| Temperatura: | ≤200 ℃ | Max Test Press: | 1.5 (MPA) |
| DN: | 50, 65, 80, 100, 125, 150, 175, 200, 225, 250 | Korpus zaworu: | Lane żelazo |
| Podkreślić: | electromagnetic pulse valve,pulse air valve |
||

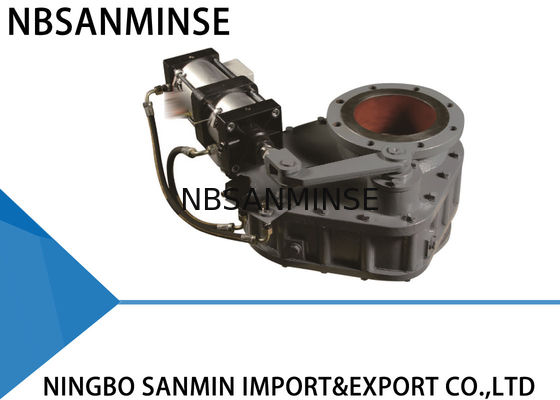

Zawór dwutarczowy do cementowni / elektrowni, doskonała odporność na ścieranie
Informacje o produkcji
Obrotowy zawór tarczowy wykorzystuje parę cierną wykonaną z ceramiki lub twardego metalu, co zapewnia większą odporność na ścieranie i lepszą szczelność. Dzięki unikalnej konstrukcji wymaga niewielkiego momentu rozruchowego. Ponadto, z tego samego powodu, popiół praktycznie nie gromadzi się w korpusie zaworu. Wszystkie te cechy sprawiają, że obrotowy zawór tarczowy jest trwały.
Zasada działania
Zastosowania
. Obrotowy zawór tarczowy może być stosowany w systemach transportu popiołu w elektrowniach cieplnych. Może być również stosowany w kopalniach, cementowniach, wapiennikach, zakładach metalurgicznych, fabrykach chemicznych i innych dziedzinach wymagających transportu żrącego lub ściernego popiołu.
Parametry techniczne
. Maksymalne ciśnienie robocze: 1,0 MPa
. Maksymalne ciśnienie próbne: 1,5 MPa
. Temperatura pracy: ≤ 200°C
. Ciśnienie próby szczelności: 1,1 MPa
Instalacja
1. Przed instalacją należy dokładnie zapoznać się z niniejszą instrukcją i sprawdzić stan siłownika pneumatycznego.
2. Upewnij się, że wymiary kołnierzy, maksymalne ciśnienie robocze i średnica nominalna wewnętrzna spełniają wymagania.
3. Nie reguluj śrub i nakrętek. Upewnij się, że środki dwóch rurociągów i środki zaworu są współosiowe. Powierzchnia kołnierza powinna być gładka i pozioma, bez stosunkowo dużego nachylenia, aby zapewnić prawidłowe mocowanie i działanie zaworu. Ponadto śruby powinny być dokręcane symetrycznie.
4. Po instalacji należy wtłoczyć powietrze do dwóch wlotów powietrza siłownika pneumatycznego i upewnić się, że płyta zaworu działa prawidłowo.
5. Jeśli zainstalowany jest przełącznik sterujący, upewnij się, że jego parametry są zgodne z zewnętrznym źródłem zasilania i że działa on prawidłowo w stanie pełnego otwarcia lub pełnego zamknięcia.
Metoda rozwiązywania problemów
| Problemy | Przyczyna | Metoda rozwiązywania problemów |
| Wyciek | Ciało obce | Usunąć ciało obce |
| Podkładka uszczelniająca jest niesprawna | Wymienić podkładkę uszczelniającą | |
| Zużycie rdzenia zaworu | Wymienić rdzeń zaworu | |
| Zawór nie otwiera się ani nie zamyka | Części obrotowe stały się luźne lub niesprawne | Wyregulować lub wymienić odpowiednie części |
| Niewystarczające ciśnienie lub wyciek | Sprawdzić i naprawić linię doprowadzającą powietrze | |
| Komponenty pneumatyczne stały się stare lub niesprawne | Wymienić odpowiednie komponenty pneumatyczne |
Wymiary i zarys instalacji
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| Nr | Element | Materiał | Nr | Element | Materiał |
| 1 | Górny korpus zaworu | Żeliwo sferoidalne | 5 | Dolny korpus zaworu | Żeliwo sferoidalne |
| 2 | Pierścień uszczelniający | Ceramika lub stop | 6 | Wał obrotowy | Stal 45# |
| 3 | Tarcza zaworu | Ceramika lub stop | 7 | Ramię obrotowe | Żeliwo sferoidalne |
| 4 | Ramię wahliwe | Żeliwo sferoidalne | 8 | Siłownik pneumatyczny | Aluminium |
P: Czy można zaoferować bezpłatne próbki?
O: Tak, ale zależy to od produktu, proszę skontaktować się z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, połączeń pneumatycznych i olejowych złączki, manometry itp.
P:Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej
,mosiądzu, aluminium obróbka materiałów.takie jak wysokieciśnienieZawór / zawór elektromagnetyczny / zawór elektryczny / zawór wodny/zawór pneumatyczny/siłownik pneumatyczny/zawór hydrauliczny/akumulator hydraulicznyprodukty i tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?
O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.
P: Czy można dostarczyć oryginalne, znane produkty pneumatyczne i hydrauliczne, marki instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach? O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i sam się nie uszczelnia, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę. Gwint G to cylindryczna rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowiskogorące, silne wibracje itp. P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach? Punkt skupienia
| Środki zaradcze w środowisku o wysokiej temperaturze | Środki zaradcze w środowisku ekstremalnie zimnym | Uszczelki |
| Kauczuk fluorowy, PTFE | Niskotemperaturowy kauczuk nitrylowy, silikonowy, poliuretanowy | Smarowanie |
| Wysokotemperaturowy smar syntetyczny (o niskiej lotności) | Niskotemperaturowy smar (o niskim punkcie płynięcia, niskiej lepkości) | Uzdatnianie powietrza |
| Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zarezerwować luz rozszerzalności | Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja |
| Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami termoizolacyjnymi |
