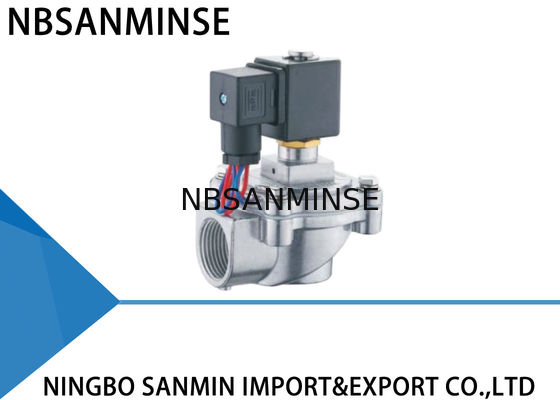

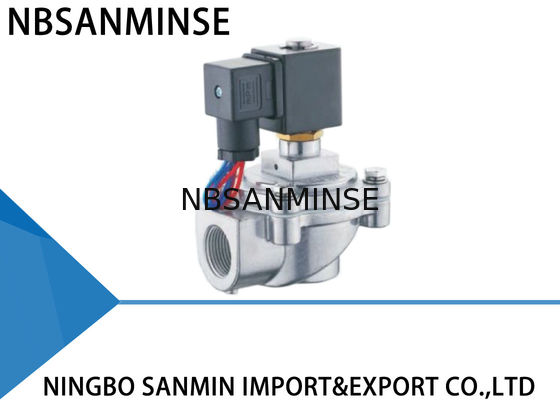

SANMIN QA-Z-20J / 25J Pneumatyczny zawór pulsacyjny Niskociśnieniowy pyłoszczelny zawór elektromagnetyczny typu ASCO

opis produktu

SANMIN QA-Z-20J / 25J Pneumatyczny zawór pulsacyjny Niskociśnieniowy pyłoszczelny zawór elektromagnetyczny typu ASCO

Stosowanie

Zawór elektromagnetyczny (zwany także zaworem membranowym) jest „przełącznikiem” sprężonego powietrza w systemie nadmuchu filtra pulsacyjnego.Sterowany sygnałami wyjściowymi urządzenia sterującego strumieniem pulsacyjnym, oczyszcza worki filtracyjne z kurzu komórka po komórce, aby utrzymać rezystancję worka filtracyjnego w ustalonym zakresie, a tym samym zagwarantować funkcje przetwarzania i wydajność odpylania filtra workowego.

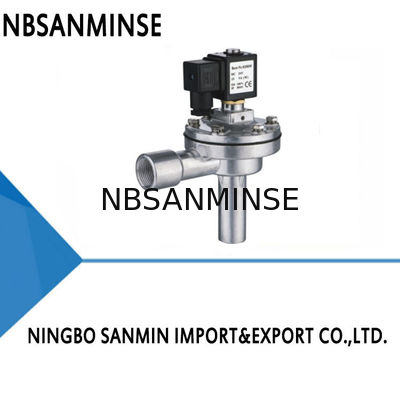

Elektromagnetyczne zawory pulsacyjne typu Z to zawór kątowy o kącie 90 stopni między wlotem a wylotem, który jest odpowiedni do połączenia instalacyjnego między kopułą gazową a rurą wydmuchową worka, zapewniając dobry przepływ powietrza i impulsy oczyszczające pył spełniające wymagania .

Zasada działania

Zawór membranowy z impulsem elektromagnetycznym składa się z dwóch ogniw gazowych.Po podłączeniu sprężonego powietrza wchodzi ono do tylnej komory worka przez otwór, ciśnienie w tylnej komorze gazowej dociska membranę do wylotu zaworu, a zawór elektromagnetyczny pozostaje w stanie „zamkniętym”.

Gdy elektromagnetyczny zawór impulsowy powraca do pierwotnego położenia.

Ujście powietrza tylnej komory gazowej zamyka się i ciśnienie w tylnej komorze gazowej wzrasta, co ponownie dociska membranę.

Sygnały elektryczne z urządzenia sterującego strumieniem impulsów poruszają zworę elektromagnetycznego zaworu impulsowego.Ujście powietrza tylnej komory gazowej otwiera się, a komora gazowa tylnej torby szybko traci ciśnienie, w wyniku czego membrana cofa się, a sprężone powietrze przepływa przez wylot zaworu.Elektromagnetyczny zawór impulsowy przechodzi w stan „otwarty”.

Budowa materiału

Parametr techniczny
