Aluminiowy obudowa wybuchoodporny zawór pulsowy 55°C 0,3-0,7Mpa 19W
Osoba kontaktowa : Ina Chen
Numer telefonu : 0086-15168536055
WhatsApp : +8615168536055
Minimalne zamówienie : | 20 | Cena : | Negotiation |
---|---|---|---|
Szczegóły pakowania : | Plastikowe torby, pudełka, karton, paleta lub porady dla klientów | Czas dostawy : | Negocjacji |
Możliwość Supply : | 11000 SZT / Rok |
Miejsce pochodzenia: | CHINY | Nazwa handlowa: | NBSANMINSE |
---|---|---|---|
Orzecznictwo: | ISO9001 | Numer modelu: | QD - Z - 20/25 |
Szczegóły informacji |
|||
Ciśnienie: | 0. 3 ~ 0. 6 MPa | Temperatury: | - 25 ~ 60 ℃ |
---|---|---|---|
Wilgotność względna: | ≤ 85% | Średni: | Czyste powietrze |
Napięcie: | AC220V / DC24V / AC110V / AC24V | Średnica: | 3/4 ", 1" |
Ciało: | Membrana | Membrana: | Pojedyncza membrana |
High Light: | pulse air valve,pulse jet solenoid valve |
opis produktu

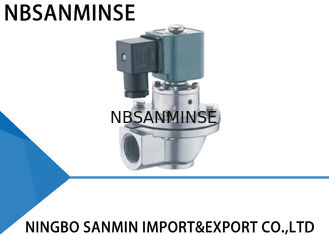

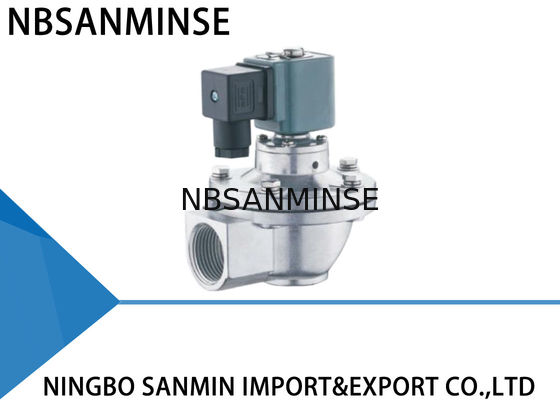

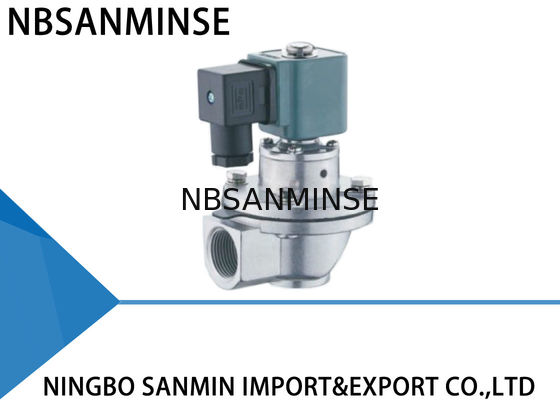

Pneumatyczny zawór pulsacyjny pod kątem prostym, elektromagnetyczny zawór pulsacyjny QD-Z-20/25 Seria SBFEC typ
Zawór pulsacyjny składa się z głowicy pilotowej, membrany i aluminiowego korpusu zaworu. Obszar wnęki tylnej przepony jest większy niż przedni. Membrana jest utrzymywana w pozycji zamkniętej z powodu działania dużego ciśnienia.
Sygnał impulsowy znika, a sprężyna zwory działa natychmiast, aby wznowić ruchomy pręt i zamknąć otwór równoważący. Gaz pod ciśnieniem w tylnej komorze membrany i sprężyna współpracują ze sobą, aby zamknąć kanał, w którym zawór przestaje czyścić.
Otwór tłumiący w membranie służy do tłumienia przepływu powietrza, gdy ruchomy pręt zwory utrzymuje się w celu wyważenia i przepuszcza powietrze do tylnej wnęki, gdy tylko otwór równoważący zostanie zamknięty, aby zamknąć przejście i zatrzymać czyszczenie.
Częsta awaria i rozwiązywanie problemów
Podczas instalacji i uruchomienia
Zjawiska awarii
1. Zawory nie mogą być wszystkie otwarte, ale część wiodąca działa.
2) Niektóre zawory nie działają, ale inne są normalne.
3) Zawory nie mogą być wszystkie zamknięte. Jest wyciek. Nie ma sposobu na założenie kopuły gazowej.
4 Niektórych zaworów nie można zamknąć. Jest wyciek.
5 Zamykanie zaworu następuje powoli.
Możliwa przyczyna
1. Sprawdź ciśnienie w kopule gazowej, aby sprawdzić, czy jest za niskie.
2) Sprawdź połączenie cewki zaworu i cewkę
3 (1). Zawór Y. Niektóre zawory dla tej samej kopuły gazu przeciekają, powodując w ten sposób wyciek dla wszystkich zaworów.
3 (2). Zawór Z. Wlot zaworu i wylot wylotowy są zainstalowane do tyłu.
4 Na membranie jest trochę brudu lub gruzu, ii blokuje ruchomy żelazny rdzeń.
5 Otwór membrany jest zablokowany.
Rozwiązywanie problemów
1. Sprawdź wyciek
2) Wymień akcesoria
3 (1). Sprawdź wyciek
3 (2). Zainstaluj ponownie
4 Oczyść membranę i sprawdź, czy membrana jest kompletna. Sprawdź ruchomy żelazny rdzeń i śluzę powietrzną.
5 Pogłębić otwór membrany
W okresie użytkowania
Zjawiska awarii
1. Niektóre zawory przeciekają. Membrana nie może się szczelnie zamknąć, a zawór jest zawsze otwarty a
mało.
2) Cewka jest gorąca i wypalona.
3) Napięcie istnieje, ale zawór nie działa.
4 Temperatura otoczenia jest poniżej -20 ℃. Zawór przecieka i nie można go otworzyć.
Możliwa przyczyna
1. Na membranie jest trochę brudu lub gruzu, część prowadząca jest uszkodzona. Ruchomy żelazny rdzeń jest zablokowany.
2) Zbyt długo było włączone.
3) Membrana jest uszkodzona, a otwór jest zablokowany.
4 Temperatura otoczenia jest zbyt niska i w zaworze panuje szron.
Rozwiązywanie problemów
1. Oczyść membranę i sprawdź, czy kawałek membrany jest kompletny. Sprawdź ruchomy żelazny rdzeń i śluzę powietrzną. W razie potrzeby wymień akcesoria.
2) Sprawdź stan pracy układu sterowania.
3) Wymień akcesoria na czas.
4 Zwróć uwagę na izolację i utrzymanie odpowiednich temperatur.
Konstrukcja materiałowa
Ciało | Odlew ADC12 |
Armatura | Stal nierdzewna 430FR |
Membrana | Nitryl lub viton |
Wiosna | 321 stal nierdzewna |
Łączniki | 302 stal nierdzewna |
Membrany dobrej jakości należy wybierać i stosować do wszystkich zaworów, przy czym każdą część należy sprawdzić w każdej procedurze produkcyjnej, i umieścić w zespole zgodnie z wszystkimi procedurami. Każdy gotowy zawór należy poddać próbie elektroerozyjnej.
Parametr techniczny
Prosty kąt | Osadzone | Inline | Wtyczka | |
Ciśnienie projektowe | 0,3 ~ 0,8 MPa | 0,2 ~ 0,8 MPa | 0,3 ~ 0,8 MPa | 0,2 ~ 1,0 MPa |
Ciśnienie robocze | 0,3 ~ 0,6 MPa | 0,2 ~ 0,6 MPa | 0,3 ~ 0,6 MPa | 0,2 ~ 0,6 MPa |
Temperatura otoczenia | -25 ~ 60 ℃ Dostosowane do niższej lub wyższej temperatury | |||
Wilgotność względna | ≤85% | |||
Medium robocze | Czyste powietrze | |||
Napięcie | AC220V / DC24V / AC110V / AC24V Dostosowane | |||
Klasa ochrony | IP65 | |||
Życie przepony | Ponad milion cykli | |||
Cv / Kv | Zadzwoń do nas po szczegóły |
