Szczegóły Produktu:
|
Ciśnienie nominalne: | 1.0 (MPA) | Typ: | Zawór wlotowy/zawór bilansowy |
---|---|---|---|
Temperatura: | ≤200 ℃ | Max Test Press: | 1.5 (MPA) |
DN: | 40, 50, 65, 80, 100, 120, 150, 175, 200, 225, 250, 300 | Korpus zaworu: | lane żelazo |
Podkreślić: | electromagnetic pulse valve,pulse air valve |
Wyniki badań
Główne występy

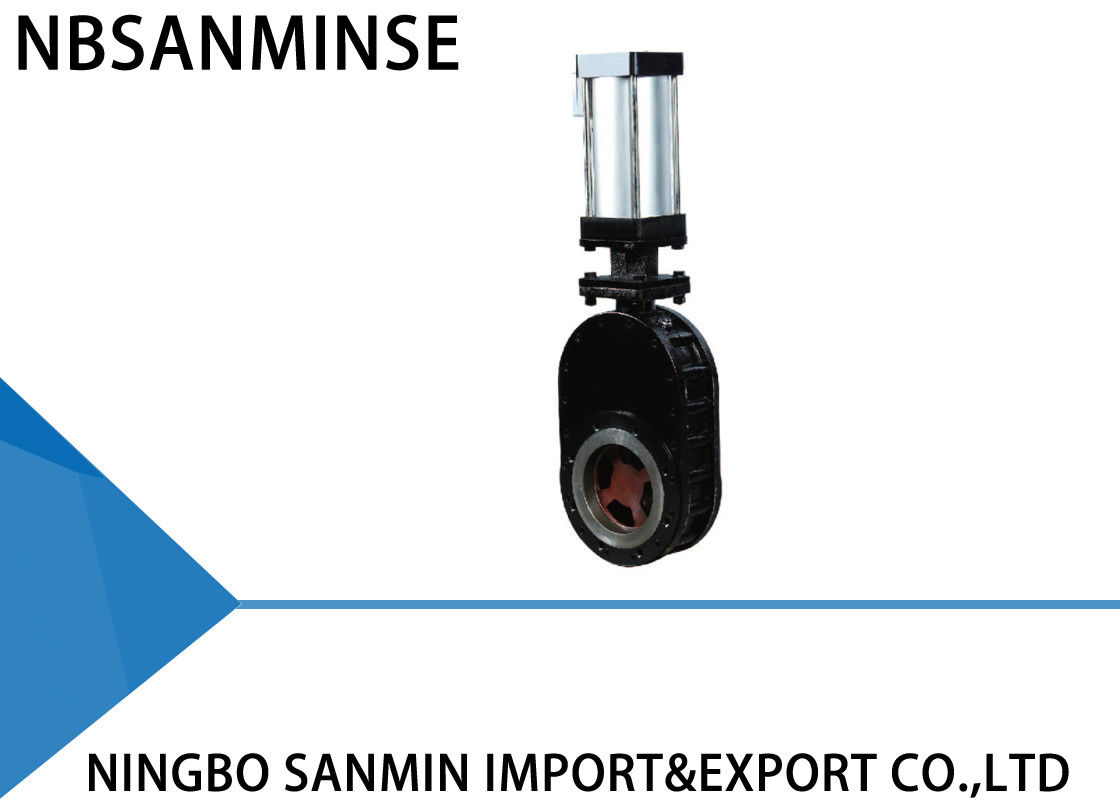

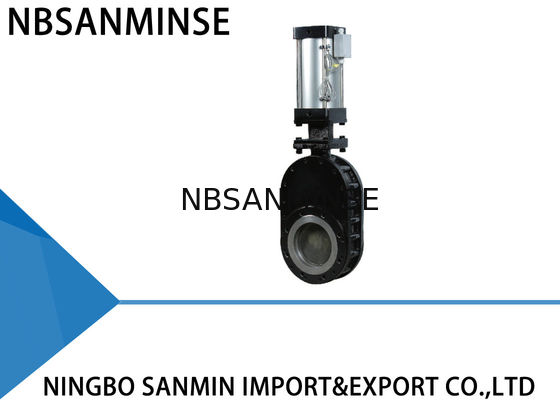

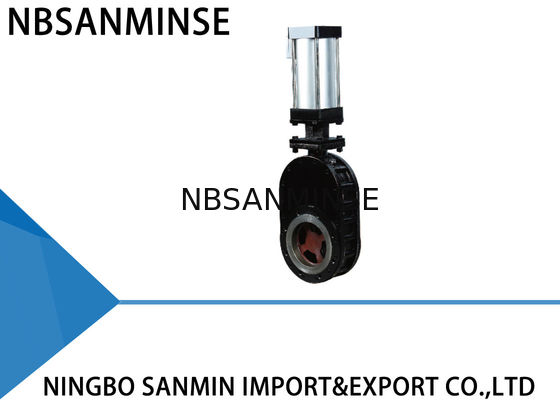

Model WZ644-10Q podwójny zawór dyskowy wykorzystuje podwójny dysk uszczelniający, a powierzchnie uszczelniające wykonane są ze stopów odpornych na zużycie lub ceramiki.,W konsekwencji ogólna niezawodność systemu jest znacznie zwiększona.
Wydajność operacyjna
Kiedy powietrze wchodzi do górnej szyby cylindru, pręt tłoka popycha podwójny dysk w dół i zawór jest zamknięty.pręt tłokowy popycha podwójny dysk w górę i zawór jest otwarty.Sprężyna kompresyjna umieszczona pomiędzy dyskami a pierścieniem uszczelniającym, zmusza dyski do zderzenia się z pierścieniem uszczelniającym, a także pozwala na pionowe poruszanie się dysków,który pomaga zrekompensować rozszerzanie i kurczenie się części termiczne i zapewnia szczelność w każdych warunkach Podczas uruchamiania zaworu, podwójny dysk obraca się, aby obalić i wypolerować powierzchnie uszczelniające.Wszelkie materiały wchodzące do komory wewnętrznej są usuwane przez wir przepływu.Zatem zawór jest samoczyszczalny.Wszystkie te cechy gwarantują długą żywotność zaworu i zwiększają niezawodność systemu..
Wnioski
Każdy pył, proszek i produkty granulowane w elektrowniach węglowych, hutnictwach, elektrowniach żelaza i stali, przemysłu farmaceutycznego i chemicznego.
Parametry techniczne
Maksymalne ciśnienie robocze: 1,0 MPa
Maksymalne ciśnienie badawcze: 1,5 MPa
Temperatura pracy: < 200°C
Ciśnienie badania przecieku: 1,1 MPa
Instalacja i zastosowanie
1Przed instalacją upewnij się, że napęd pneumatyczny jest wolny od uszkodzeń, takich jak pęknięcia i wypukłości.
2Upewnij się, że obudowa, długość konstrukcyjna, maksymalne ciśnienie robocze i średnica nominalna są zgodne z wymaganiami.
3Podczas montażu nie wolno regulować pierwotnie przymocowanych kłębek i matiek. Wyrównać środek dwóch rurociągów i średnicę zaworów tak, aby były skoaksialne. Utrzymać płaską powierzchnię flanszu.Wykorzystaj jednolite siły, aby zacisnąć śrubę..
4Po zainstalowaniu wprowadź powietrze z górnej i dolnej części cylindra, aby sprawdzić, czy zawór może być otwarty lub zamknięty normalnie.
5. Sprawdź, czy przełącznik sterujący (jeśli istnieje) jest niezawodnie przymocowany, czy jego parametry są zgodne ze źródłem zasilania dostępu,i czy może prawidłowo działać w warunkach pełnego otwierania i pełnego zamknięcia .
Metoda rozwiązywania problemów
Kłopoty | Przyczyna | Metoda rozwiązywania problemów |
Wyciek na powierzchni uszczelniającej | Brud między dyskiem a powierzchnią uszczelniającą | Usuń brud. |
Uszkodzenie par pierścieni uszczelniających | Naprawa lub wymiana | |
Wyciek w złączu flanszu | Śrubka jest nierównomiernie skręcona. | Równomiernie przykręcić śrubę |
Uszkodzenie powierzchni kołnierza | Naprawa powierzchni kołnierza | |
Uszkodzenie rozstawki | Wymienimy rozstawkę | |
Niewłaściwe otwarcie lub zamknięcie zaworu | Odłożenie pyłu | Regularnie usuwać kurz |
Niewystarczające ciśnienie powietrza, silne wycieki | Naprawa rurociągu do dostarczania powietrza | |
Komponenty pneumatyczne zostały starzone i straciły skuteczność | Wymiana uszkodzonych elementów | |
Wyciek pudełka wypełniającej | Wypełnienie jest starzejące i ciężko zużyte. | Wymiana wypełnienia |
Wymiar instalacji, rysunek zarysu
Model (seria A) | DN | L | d | K | D | H | n-M | 2-A |
WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2-G1/4 |
WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2-G1/4 |
WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2-G1/4 |
WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2-G1/4 |
WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2-G1/4 |
WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2-G3/8 |
WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2-G3/8 |
WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2-G3/8 |
WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
Główne części i materiały
Pozycja | Nazwa | Materiał | Pozycja | Nazwa | Materiał |
1 | Korpus zaworu | Żelazo elastyczne | 5 | Łącznik T-piece | Stalo odlewane |
2 | Korpus zaworu bocznego | Żelazo elastyczne | 6 | Głowica końcowa | 45#Stola |
3 | Pierścień uszczelniający | Stal węglowa + stop specjalny | 7 | Łącznik szyjki | Włókiennicze |
4 | Choroby | Stal węglowa + stop specjalny | 8 | Pozostałe urządzenia i urządzenia, z przedziału | Z butli aluminiowych |
