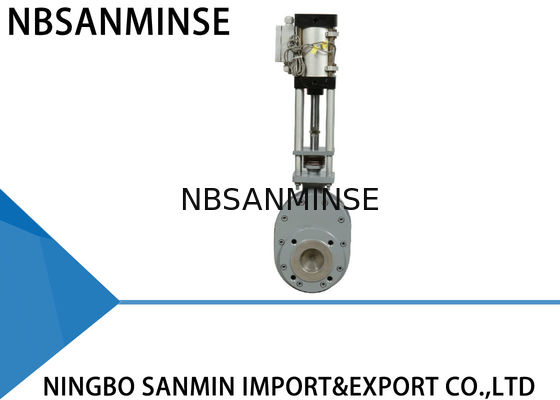

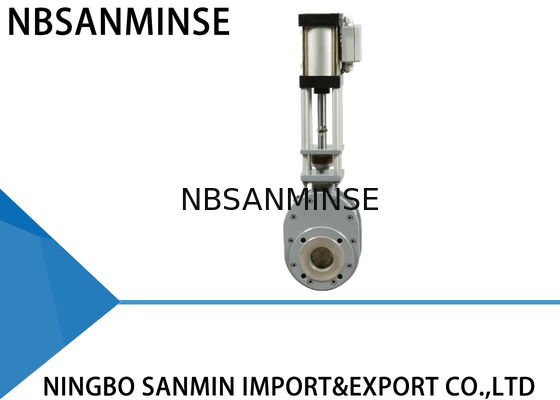

Pneumatyczne, odporne na zużycie podwójne tarczowe zawory równoważące wlotowe / wylotowe zawory

SMWZ644 (1 ) -10 (2 ) - DNB -( 3 ) Wtykacz podwójny z podwójnymi drzwiami

Główne występy

Model WZ644-10Q podwójny zawór dyskowy wykorzystuje podwójny dysk uszczelniający, a powierzchnie uszczelniające wykonane są ze stopów odpornych na zużycie lub ceramiki.,W konsekwencji ogólna niezawodność systemu jest znacznie zwiększona.

Wydajność operacyjna

Kiedy powietrze wchodzi do górnej szyby cylindru, pręt tłoka popycha podwójny dysk w dół i zawór jest zamknięty.pręt tłokowy popycha podwójny dysk w górę i zawór jest otwarty.Sprężyna kompresyjna umieszczona pomiędzy dyskami a pierścieniem uszczelniającym, zmusza dyski do zderzenia się z pierścieniem uszczelniającym, a także pozwala na pionowe poruszanie się dysków,który pomaga zrekompensować rozszerzanie i kurczenie się części termiczne i zapewnia szczelność w każdych warunkach Podczas uruchamiania zaworu, podwójny dysk obraca się, aby obalić i wypolerować powierzchnie uszczelniające.Wszelkie materiały wchodzące do komory wewnętrznej są usuwane przez wir przepływu.Zatem zawór jest samoczyszczalny.Wszystkie te cechy gwarantują długą żywotność zaworu i zwiększają niezawodność systemu..

Wnioski

Każdy pył, proszek i produkty granulowane w elektrowniach węglowych, hutnictwach, elektrowniach żelaza i stali, przemysłu farmaceutycznego i chemicznego.

Parametry techniczne

Maksymalne ciśnienie robocze: 1,0 MPa

Maksymalne ciśnienie badawcze: 1,5 MPa

Temperatura pracy: < 200°C

Ciśnienie badania przecieku: 1,1 MPa

Instalacja i zastosowanie

1Przed instalacją upewnij się, że napęd pneumatyczny jest wolny od uszkodzeń, takich jak pęknięcia i wypukłości.

2Upewnij się, że obudowa, długość konstrukcyjna, maksymalne ciśnienie robocze i średnica nominalna są zgodne z wymaganiami.

3Podczas montażu nie wolno regulować pierwotnie przymocowanych kłębek i matiek. Wyrównać środek dwóch rurociągów i średnicę zaworów tak, aby były skoaksialne. Utrzymać płaską powierzchnię flanszu.Wykorzystaj jednolite siły, aby zacisnąć śrubę..

4Po zainstalowaniu wprowadź powietrze z górnej i dolnej części cylindra, aby sprawdzić, czy zawór może być otwarty lub zamknięty normalnie.

5. Sprawdź, czy przełącznik sterujący (jeśli istnieje) jest niezawodnie przymocowany, czy jego parametry są zgodne ze źródłem zasilania dostępu,i czy może prawidłowo działać w warunkach pełnego otwierania i pełnego zamknięcia .

Metoda rozwiązywania problemów

Główne części i materiały

P: Możecie zaoferować darmowe próbki?

A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055

P: Jaki jest twój zakres działalności?

A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.

P:WJakie produkty możesz zrobić?

A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.

P: Czy produkt może być wykonany z naszym logo i marką?

A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.

P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?

O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.

P: Czy istnieje jakaś gwarancja?

A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.

P: Czy złącze jest w systemie brytyjskim lub metrycznym?

A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający

G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej

P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?

A: 1MPa=10bar≈145psi≈10kg

P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?

Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.

P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
