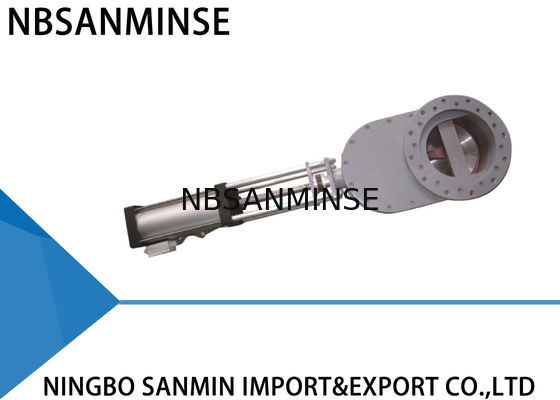

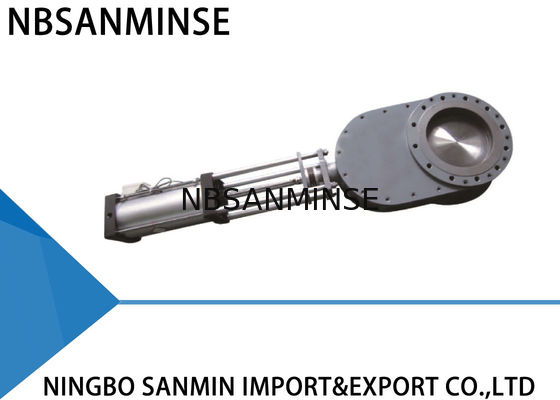

Pneumatyczny, odporny na zużycie podwójny zawór talerzowy do żwiru

SMWZ644 ( 1 ) -10 ( 2 ) -DNB -JH Pneumatyczny zawór z podwójnymi dyskami odporny na ścieranie ( węgiel kamienny )

Główne parametry

Model WZ644-10Q to zawór dwudyskowy z podwójnym uszczelnieniem, a powierzchnie uszczelniające wykonane są ze stopu odpornego na ścieranie lub ceramiki. Uszczelnienie jest w 100% szczelne, a zawór zapewnia długą żywotność, szczególnie w zastosowaniach . W rezultacie ogólna niezawodność systemu jest znacznie zwiększona.

Parametry pracy

Po wprowadzeniu powietrza do górnego portu cylindra, trzpień tłoka popycha podwójny dysk w dół i zawór jest zamknięty. Po wprowadzeniu powietrza do dolnego portu cylindra, trzpień tłoka popycha podwójny dysk w górę i zawór jest otwarty. Sprężyna dociskowa umieszczona między dyskami a pierścieniem uszczelniającym dociska dyski do pierścienia uszczelniającego, a także umożliwia ruch pionowy dysków, co pomaga kompensować rozszerzalność cieplną i skurcz części oraz zapewnia szczelne uszczelnienie we wszystkich warunkach. Podczas uruchamiania zaworu, podwójny dysk obraca się, aby docierać i polerować powierzchnie uszczelniające. Gdy produkt przepływa przez zawór, wszelkie materiały dostające się do komory wewnętrznej są usuwane przez działanie przepływu wirowego. W związku z tym zawór jest samoczyszczący. Dodatkowe przedmuchy powietrzem mogą być zapewnione w celu zapewnienia wydajności czyszczenia na miejscu. Wszystkie te cechy gwarantują długą żywotność zaworu i zwiększają niezawodność Twojego systemu.

Zastosowania

Wszelkie produkty pyłowe, proszkowe i ziarniste w elektrowniach węglowych, hutach, zakładach żelaza i stali, przemyśle farmaceutycznym i chemicznym.

Parametry techniczne

Maksymalne ciśnienie robocze: 1,0 MPa

Maksymalne ciśnienie próbne: 1,5 MPa

Temperatura pracy: <200℃

Ciśnienie próby szczelności: 1,1 MPa

Instalacja i zastosowanie

1. Przed instalacją upewnij się, że siłownik pneumatyczny jest wolny od wszelkich wad, takich jak pęknięcia i wgniecenia.

2. Upewnij się, że kołnierz łączący, długość konstrukcyjna, maksymalne ciśnienie robocze i średnica nominalna są zgodne z wymaganiami.

3. Podczas instalacji nie wolno ponownie regulować szpilek i nakrętek, które zostały pierwotnie dokręcone. Wyrównaj środki dwóch rurociągów i średnicę zaworu, aby były współosiowe. Utrzymuj płaską powierzchnię kołnierza. Równomiernie przykładaj siłę do dokręcenia śruby.

4. Po instalacji wprowadź powietrze z górnych i dolnych portów cylindra, aby sprawdzić, czy zawór może być normalnie otwarty lub zamknięty.

5. Sprawdź przełącznik sterujący (jeśli istnieje), aby upewnić się, że jest niezawodnie zamocowany, czy jego parametry są zgodne ze źródłem zasilania, i czy może prawidłowo pracować w warunkach pełnego otwarcia i pełnego zamknięcia.

Metoda rozwiązywania problemów

Wymiary instalacyjne, rysunek obrysu

Główne części i materiały

P: Czy mogliby Państwo zaoferować darmowe próbki?

O: Tak, ale zależy to od produktów, Proszę o kontakt ina@pneuhydr.com lub whatsapp 0086 15168536055

P: Jaki jest Państwa zakres działalności?

O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych , manometrów itp.

P:Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej

,mosiądzu, aluminium obróbka materiałów.takie jak wysokieciśnienieZawory / zawory elektromagnetyczne / zawory elektryczne /  zawory wodne/zawory pneumatyczne/siłowniki pneumatyczne/zawory hydrauliczne/akumulatory hydrauliczne produkty i tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?

O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i jesteśmy profesjonalni w produkcji. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.

P: Czy mogą Państwo dostarczyć oryginalne, znane produkty pneumatyczne i hydrauliczne, marki instrumentów?

O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.

P:

Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze? O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.

P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?

O:

Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu wzmocnienia efektu uszczelnienia Gwint G to cylindrowa rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej

P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm²?

O: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg

P: Co zazwyczaj powoduje spalenie cewek zaworów elektromagnetycznych?

O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,

środowiskogorące, silne wibracje itp. P:

Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze? Punkt skupienia
