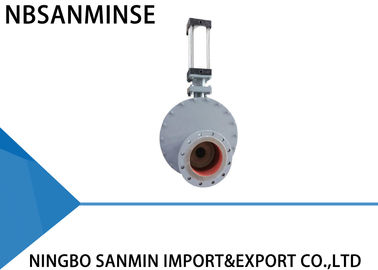

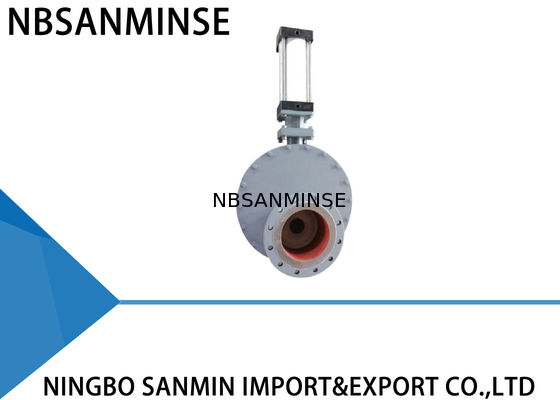

Pneumatyczny zawór z podwójnym dyskiem Disc Odporny na zużycie żeliwny korpus SMWZ644 -DNA - R

Pneumatyczny okrągły podwójny zawór dyskowy odporny na zużycie, złożony z żelaza odlewanego SMWZ644 -DNA -R

Główne występy

Model WZ644-10Q podwójny zawór dyskowy wykorzystuje podwójny dysk uszczelniający, a powierzchnie uszczelniające wykonane są ze stopów odpornych na zużycie lub ceramiki.,W konsekwencji ogólna niezawodność systemu jest znacznie zwiększona.

Wydajność operacyjna

Kiedy powietrze wchodzi do górnej szyby cylindru, pręt tłoka popycha podwójny dysk w dół i zawór jest zamknięty.pręt tłokowy popycha podwójny dysk w górę i zawór jest otwarty.Sprężyna kompresyjna umieszczona pomiędzy dyskami a pierścieniem uszczelniającym, zmusza dyski do zderzenia się z pierścieniem uszczelniającym, a także pozwala na pionowe poruszanie się dysków,który pomaga zrekompensować rozszerzanie i kurczenie się części termiczne i zapewnia szczelność w każdych warunkach Podczas uruchamiania zaworu, podwójny dysk obraca się, aby obalić i wypolerować powierzchnie uszczelniające.Wszelkie materiały wchodzące do komory wewnętrznej są usuwane przez wir przepływu.Zatem zawór jest samoczyszczalny.Wszystkie te cechy gwarantują długą żywotność zaworu i zwiększają niezawodność systemu..

Wnioski

Każdy pył, proszek i produkty granulowane w elektrowniach węglowych, hutnictwach, elektrowniach żelaza i stali, przemysłu farmaceutycznego i chemicznego.

Parametry techniczne

Maksymalne ciśnienie robocze: 1,0 MPa

Maksymalne ciśnienie badawcze: 1,5 MPa

Temperatura pracy: <= 200°C

Ciśnienie badania przecieku: 1,1 MPa

Instalacja i zastosowanie

1Przed instalacją upewnij się, że napęd pneumatyczny jest wolny od uszkodzeń, takich jak pęknięcia i wypukłości.

2Upewnij się, że obudowa, długość konstrukcyjna, maksymalne ciśnienie robocze i średnica nominalna są zgodne z wymaganiami.

3Podczas montażu nie wolno regulować pierwotnie przymocowanych kłębek i matiek. Wyrównać środek dwóch rurociągów i średnicę zaworów tak, aby były skoaksialne. Utrzymać płaską powierzchnię flanszu.Wykorzystaj jednolite siły, aby zacisnąć śrubę..

4Po zainstalowaniu wprowadź powietrze z górnej i dolnej części cylindra, aby sprawdzić, czy zawór może być otwarty lub zamknięty normalnie.

5. Sprawdź, czy przełącznik sterujący (jeśli istnieje) jest niezawodnie przymocowany, czy jego parametry są zgodne ze źródłem zasilania dostępu,i czy może prawidłowo działać w warunkach pełnego otwierania i pełnego zamknięcia .

Metoda rozwiązywania problemów

Wymiar instalacji, rysunek zarysu

Główne części i materiały
