Szczegóły Produktu:
|
| Typ: | Wyniki badań | Rozmiar portu: | G1/2, 3/4, 1, 1 1/4, 1 1/2, 2 |
|---|---|---|---|
| Funkcja: | Dobra skuteczność uszczelniania, zamknij wysoką czułość | Płyn: | Powietrze, woda, olej, gaz |
| Tworzywo: | Mosiądz | Weright: | 250 g ~ 1680 g |
| Podkreślić: | Wibrator z napędem pneumatycznym,pneumatyczny sprzęt wibracyjny |
||

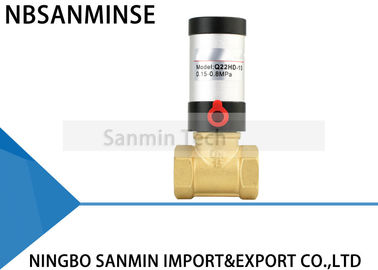

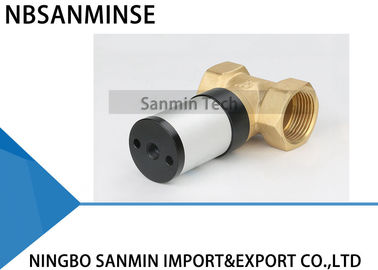

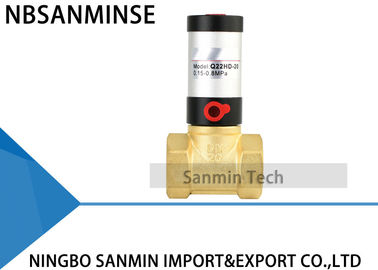

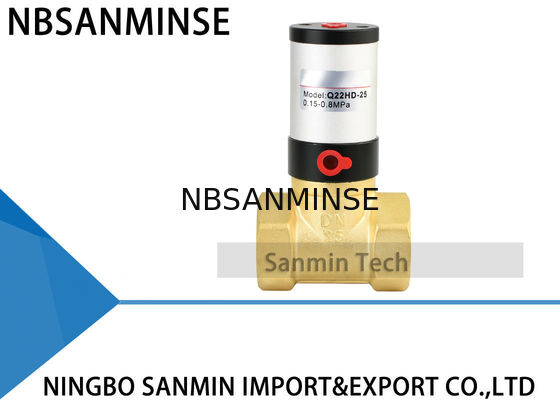

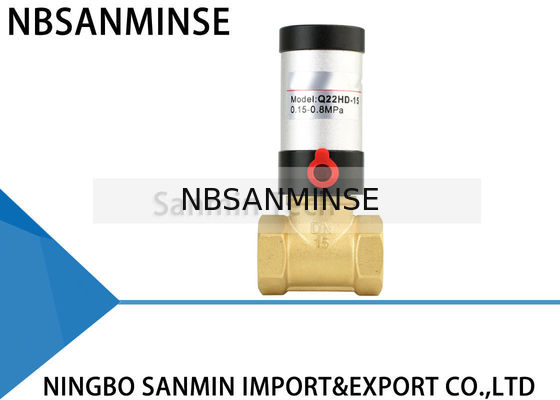

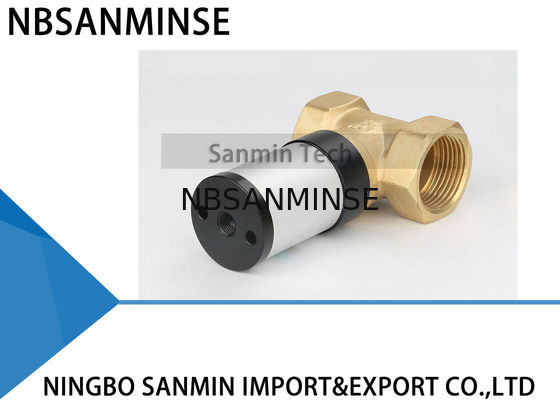

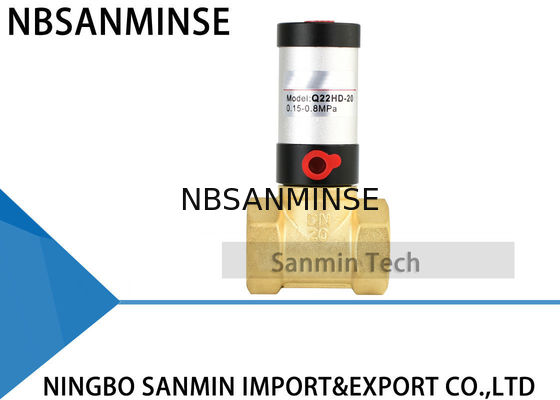

Zawór sterujący pneumatyczny serii Q22HD, mosiądz, stal nierdzewna, zawór tłokowy zasilany powietrzem
Wymiary
| Model | A | B | C | D | M | E | Waga (g) |
| Q22HD-15 | 96 | 47 | 31 | 26 | 1/8" | 1/2" | 250 |
| Q22HD-20 | 102 | 54 | 31 | 33 | 1/8" | 3/4" | 330 |
| Q22HD-25 | 115 | 66 | 38 | 39.5 | 1/8" | 1" | 490 |
| Q22HD-32 | 143 | 77 | 46 | 48 | 1/8" | 1-1/4" | 820 |
| Q22HD-40 | 160 | 86 | 56 | 54 | 1/8" | 1-1/2" | 1050 |
| Q22HD-50 | 182 | 116 | 69 | 67 | 1/8" | 2" | 1680 |
Parametry techniczne
| Model | Q22HD-15 | Q22HD-20 | Q22HD-25 | Q22HD-32 | Q22HD-40 | Q22HD-50 |
| Średnica nominalna | 15 | 20 | 25 | 32 | 40 | 50 |
| Rozmiar portu | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| Medium robocze | Powietrze, woda, olej | |||||
| Ciśnienie robocze | 0.2~0.6Mpa | |||||
| Temperatura | -5~60, -5~150 stopni Celsjusza (typ wysokotemperaturowy) | |||||
| KV | 4 | 5 | 10 | 25 | 25 | 40 |
Cecha
Niskie ciśnienie rozruchowe zaworu, wysoka czułość zamknięcia, dobra szczelność, dowolny kierunek dopływu. Terminowa kategoria, płyta, sterowanie jedno- i dwustronnego działania. Obecnie szeroko stosowane w przemyśle spożywczym, medycznym, przemysłowym, myjącym, petrochemicznym, metalurgicznym, natryskowym, pojazdach i innych maszynach i urządzeniach.
Dlaczego wybrać nas
1: Różne style dla każdego produktu i kompletne serie produktów pneumatycznych.
2: Duży zapas do szybkiej wysyłki.
3: Dostosowanie do Twojego specjalnego życzenia.
4: Dostarczanie bezpłatnych informacji o produktach.
5: Niezawodna jakość i aktywna obsługa posprzedażna
6: Roczna gwarancja jakości
P: Czy można zaoferować bezpłatne próbki?
O: Tak, ale zależy to od produktu, Proszę o kontakt ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów zmotoryzowanych, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, połączeń pneumatycznych i hydraulicznych złączki, manometry itp.
P:Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej
,mosiądzu, aluminium obróbka materiałów.takie jak wysokieciśnienieZawór / zawór elektromagnetyczny / zawór elektryczny / zawór wodny/zawór pneumatyczny/siłownik pneumatyczny/zawór hydrauliczny/akumulator hydraulicznyprodukty i tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?
O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.
P: Czy można dostarczyć oryginalne znane marki pneumatyczne i hydrauliczne, marki instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich lub ekstremalnie niskich temperaturach? O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie uzyskuje się poprzez odkształcenie gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę. Gwint G to cylindrowa rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na odkształceniu i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm ²?
O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje spalenie cewek zaworu elektromagnetycznego?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowiskogorące, silne wibracje itp. P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich lub ekstremalnie niskich temperaturach? Punkt skupienia
| Środki zaradcze w środowisku o wysokiej temperaturze | Środki zaradcze w środowisku ekstremalnie zimnym | Uszczelki |
| Kauczuk fluorowy, PTFE | Nitrile niskotemperaturowy, kauczuk silikonowy, poliuretan | Smarowanie |
| Smar syntetyczny wysokotemperaturowy (niska lotność) | Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Obróbka dopływu powietrza |
| Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra-niskiej punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zapas luzu rozszerzalności | Wybierz materiały o niskiej ciągliwości w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki klasy wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno | Instalacja |
| Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami termoizolacyjnymi |
