Szczegóły Produktu:
|
| Rozmiar otworu: | 6, 8, 10, 12, 16 | Rozmiar portu rurowego: | M3 × 0. 5, M5 × 0. 8 |
|---|---|---|---|
| Płyn: | Powietrze | Działanie: | Podwójne aktorstwo |
| Ciśnienie robocze: | 0. 15 do 0. 7 MPa | Smarowanie: | Non - smar |
| Podkreślić: | smc air cylinders,guided pneumatic cylinder |
||

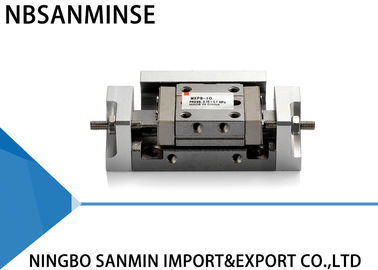

Seria siłowników pneumatycznych z płaskim stołem przesuwnym MXP, dwustronnego działania, średnica tłoka 6 - 16 mm
Specyfikacje
| Model | MXP6 | MXP8 | MXP10 | MXP12 | MXP16 |
| Średnica tłoka ( mm ) | 6 | 8 | 10 | 12 | 16 |
| Rozmiar portu przyłączeniowego | M3 × 0 . 5 | M5 × 0 . 8 | |||
| Czynnik roboczy | Powietrze | ||||
| Działanie | Dwustronnego działania | ||||
| Ciśnienie robocze | 0 . 15 do 0 . 7 MPa | ||||
| Ciśnienie próbne | 1 . 05 MPa | ||||
| Temperatura otoczenia i czynnika roboczego | - 10 do 60 ℃ | ||||
|
Zakres prędkości roboczej ( Średnia prędkość robocza ) |
50 do 500 mm/s ( Opcja regulacji / Metalowy ogranicznik : 50 do 200 mm / s |
||||
| Tłumienie |
Gumowy zderzak Amortyzator ( Opcja niedostępna dla serii MXP i MXP8 ) Brak ( Opcja regulacji / Metalowy ogranicznik ) |
||||
| Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Bez smarowania | ||||
| Regulowany skok | Wyposażenie standardowe ( Regulacja tylko z jednej strony , dla serii MX | ||||
| Czujnik automatyczny |
Odczyt czujnika automatycznego ( 2-przewodowy , 3-przewodowy ) Czujnik automatyczny półprzewodnikowy ( 2-przewodowy , 3-przewodowy ) Dwukolorowy wskaźnik czujnika automatycznego półprzewodnikowego ( 2-przewodowy , 3-przewodowy ) |
||||
| Tolerancja długości skoku |
+1mm 0mm |
||||
Brak ) Średnia prędkość robocza : Prędkość obliczona jako stosunek skoku do czasu od rozpoczęcia ruchu do jego zakończenia .
Teoretyczna siła wyjściowa
( N )
|
Średnica tłoka ( mm ) |
Powierzchnia tłoka ( mm ² ) | Ciśnienie robocze ( MPa ) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||
| 6 | 28 | 6 | 8 | 11 | 14 | 17 | 20 |
| 8 | 50 | 10 | 15 | 20 | 25 | 30 | 35 |
| 10 | 79 | 16 | 21 | 32 | 40 | 47 | 55 |
| 12 | 113 | 23 | 34 | 45 | 57 | 68 | 79 |
| 16 | 201 | 40 | 60 | 80 | 101 | 121 | 141 |
Średnica tłoka / Standardowy skok ( mm )
| 6 | 5 , 10 |
| 8 | 10 , 20 |
| 10 | 10 , 20 |
| 12 | 15 , 25 |
| 16 | 20 , 30 |
Opcja regulacji
Symbol : Opcja regulacji
Nil : Gumowy zderzak
B : Amortyzator
C : Metalowy ogranicznik
Magnes / Szyna czujnika
Nil : Z magnesem i szyną
N : Bez magnesu i szyny
Czujnik automatyczny
Nil : Bez czujnika automatycznego ( Wbudowany magnes )
Liczba czujników automatycznych
Nil : 2 szt.
S : 1 szt.
N : " n " szt.
Dlaczego warto nas wybrać
1: Różne style dla każdego produktu i kompletna seria produktów pneumatycznych.
2: Duży zapas dla szybkiej wysyłki.
3: Dostosowanie do Twoich specjalnych wymagań.
4: Dostarczenie bezpłatnych informacji o produktach.
5: Wysoka jakość w konkurencyjnej cenie.
P: Czy mogliby Państwo zaoferować bezpłatne próbki?
O: Tak, ale zależy to od produktu, Proszę o kontakt ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych silnikiem, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych itp.manometrówP:
Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,
mosiądzu, aluminiummateriałów. takich jakwysokociśnieniowezawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/ zawory pneumatyczne/siłowniki pneumatyczne/ zawory hydrauliczne / akumulatory hydraulicznei tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy to zrobić. Jesteśmy dostawcą OEM od lat i jesteśmy w tym profesjonalni. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.
P: Czy mogą Państwo dostarczyć oryginalne, znane marki produktów pneumatycznych i hydraulicznych, instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy dostępna jest gwarancja?
Punkt skupienia P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie jest osiągane poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Gwint G to cylindryczna rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej. P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm ²?
O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.P: Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach?
Punkt skupienia Środki zaradcze w środowisku o wysokiej temperaturze
| Środki zaradcze w środowisku ekstremalnie zimnym | Uszczelki | Kauczuk fluorowy, PTFE |
| Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan | Smarowanie | Wysokotemperaturowy smar syntetyczny (niska lotność) |
| Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Obróbka doprowadzania powietrza | Wzmocnione chłodzenie, efektywne usuwanie wody |
| Suszenie o ultra-niskiej punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe | Zarezerwować luz rozszerzalności |
| Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące | Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii |
| Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne |
| Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi |
