Szczegóły Produktu:
|
| Rozmiar portu rurowego: | M5 × 0. 8, RC 1/8 | Płyn: | Powietrze |
|---|---|---|---|
| Działanie: | Podwójne aktorstwo | Ciśnienie robocze: | 0. 15 do 0. 7 MPa |
| Rozmiar otworu (skok MM): | 25 ~ 300 | Napięcie: | DC24V, DC12V, DC5V, AC100V |
| Podkreślić: | smc air cylinders,guided pneumatic cylinder |
||

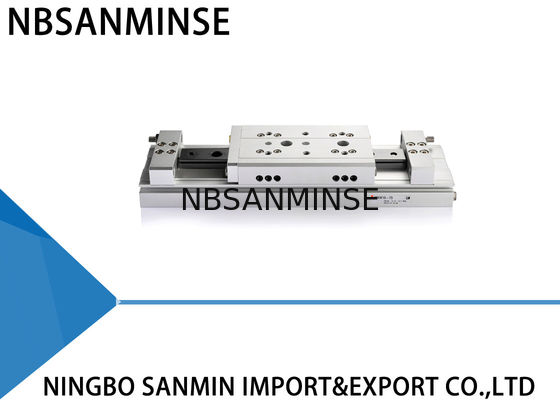

MXW Płytka przesuwna powietrzna podwójnie działająca bez smaru
Specyfikacje
| Model | MXW8 | MXW12 | MXW16 | MXW20 | MXW25 |
| Wielkość otworu (mm) |
Φ8 × 2 (Φ11 lub jego odpowiednik) |
Φ12 × 2 (Φ17 lub jego odpowiednik) |
Φ16 × 2 (Φ23 lub jego odpowiednik) |
Φ20 × 2 (Φ28 lub jego odpowiednik) |
Φ25 × 2 (Φ35 lub jego odpowiednik) |
| Wielkość portu rur | M5 × 0,8 | RC 1 / 8 | |||
| Płyn | Powietrze | ||||
| Działania | Podwójne działanie | ||||
| Ciśnienie pracy | 00,15 do 0,7 MPa | ||||
| Ciśnienie dowodowe | 1,05 do 0,7 MPa | ||||
| Temperatura otoczenia i cieczy | - 10 do + 60 °C | ||||
|
Zakres prędkości roboczej (Średnia prędkość pracy) Uwaga) |
50 do 500 mm/s | ||||
| Poduszka |
Obie końce zderzaka z uretanu (standardowy) Amortyzator na obu końcach (opcja) |
||||
| Zmiany węgla | Nielutrowanie | ||||
| Automatyczny przełącznik (opcja) |
Odczytywanie automatycznego przełącznika Automatyczny przełącznik w stanie stałym (2 druty, 3 druty) 2 |
||||
| Tolerancja długości uderzenia |
+ 1 mm 0 mm |
||||
| Zakres regulacji uderzenia | Po jednej stronie: 5 mm (po obu stronach: 10 mm) | ||||
) Średnia prędkość operacyjna: prędkość, którą układ dzieli się przez okres czasu od rozpoczęcia operacji do jej zakończenia.
Wynik teoretyczny
Cylinder z dwoma prętami wytwarza dwukrotnie większą siłę napędową niż standardowy cylinder.
| Wielkość otworu (mm) | Rozmiar pręta (mm) |
Działanie Położenie |
Powierzchnia tłoka (mm2) | Ciśnienie robocze (MPa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 8 | 4 | R | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| L | 75 | 15 | 23 | 90 | 38 | 45 | 53 | ||
| 12 | 6 | R | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| L | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | R | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| L | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | R | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| L | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | R | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| L | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
Dlaczego wybrać nas?
1: Zamówienie próbkowe i niewielkie ilości są dopuszczalne.
2Zastosować według specjalnych wymagań.
3: Zapewnij bezpłatne informacje o produktach.
4: Niezawodna gwarancja jakości i aktywna obsługa posprzedażna
5: Rok gwarancji jakości
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
