Szczegóły Produktu:
|
| Rozmiar otworu: | 6, 10, 15, 20, 25, 32 mm | Płyn: | Powietrze (non -smar) |
|---|---|---|---|
| Poduszka: | Gumowy zderzak na obu końcach | Zakres skoku: | Od 0 do - 5 mm w porównaniu ze standardowym skokiem |
| Rozmiar portu: | M3 × 0. 5, M5 × 0. 8, RC 1/8 | Standardowy skok: | 10 - 100 |
| Podkreślić: | smc locking cylinder,smc air cylinders |
||

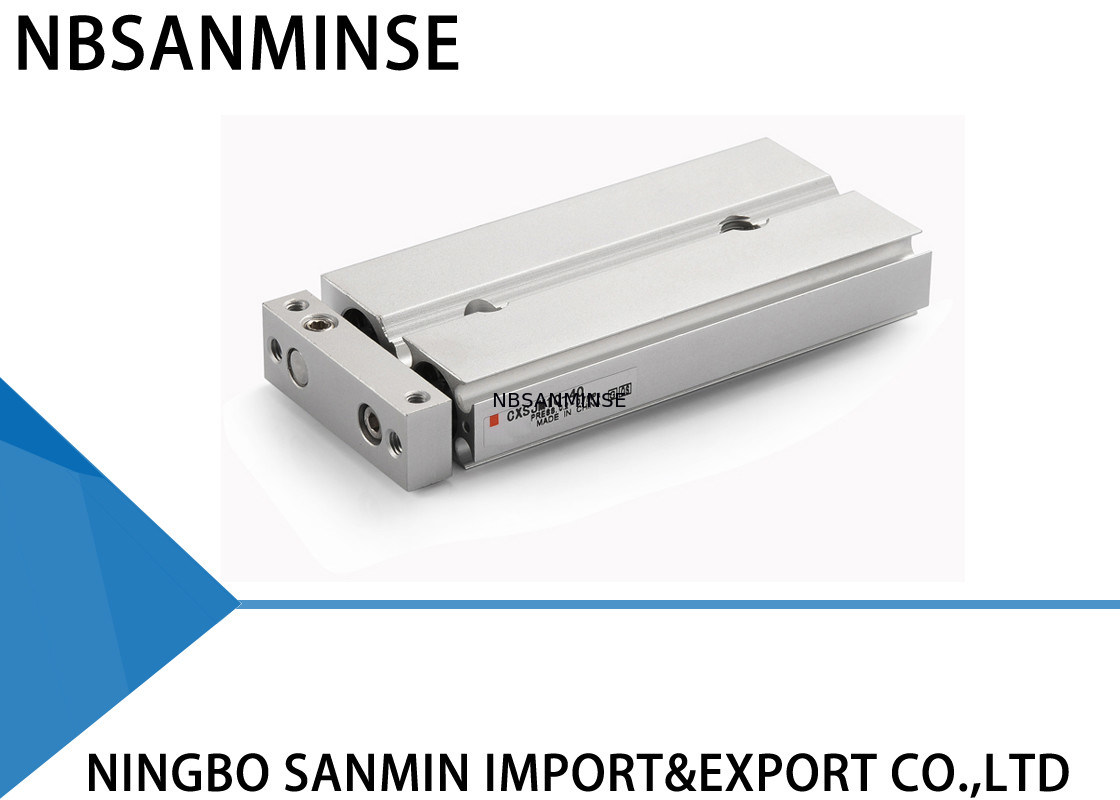

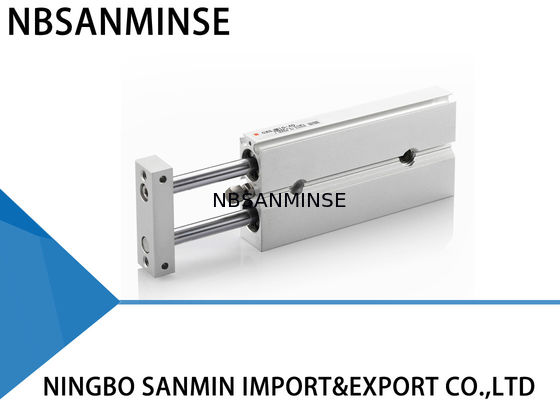

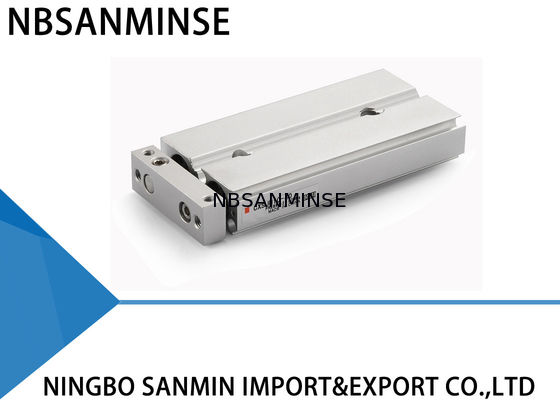

Podwójny siłownik prętowy CXSJ / Siłownik pneumatyczny typu kompaktowego, podobny do SMC
Specyfikacje
| Rozmiar tłoka (mm) | 6 | 10 | 15 | 20 | 25 | 32 |
| Czynnik roboczy | Powietrze (bez smarowania) | |||||
| Ciśnienie próbne | 1,05 MPa | |||||
| Ciśnienie maksymalne | 0,7 MPa | |||||
| Ciśnienie minimalne | 0,15 MPa | 0,1 MPa | 0,05 MPa | |||
| Temperatura otoczenia i czynnika roboczego | -10 do 60 °C (bez zamarzania) | |||||
| Prędkość tłoka | 30 do 800 mm/s | 30 do 700 mm/s | 30 do 600 mm/s | |||
| Tłumienie | Zderzak gumowy po obu stronach | |||||
| Zakres regulacji skoku | 0 do -5 mm w porównaniu do skoku standardowego | |||||
| Rozmiar portu | M3 × 0,5 | M5 × 0,8 | RC (NPT, PF) 1/8 | |||
| Dopuszczalna energia kinetyczna | 0,016 J | 0,064 J | 0,095 J | 0,17 J | 0,27 J | 0,32 J |
Skok standardowy (mm)
| Model | Skok standardowy | Zakres skoków możliwych do wykonania |
| CXSJ 6 | 10, 20, 30, 40, 50 | 60 do 100 |
| CXSJ 10 | 10, 20, 30, 40, 50, 75 | 80 do 150 |
| CXSJ 15 | 10, 20, 30, 40, 50, 75, 100 | 110 do 150 |
| CXSJ 20, 25, 32 | 110 do 200 |
Typ gwintu portu
| Brak | Gwint M | Ø 6 do Ø 25 |
| Rc 1/8 | Ø 32 | |
| TN | NPT 1/8 | |
| TF | G 1/8 |
Typ łożyska
M: Łożysko ślizgowe
L: Łożysko kulkowe
Podłączenie
Brak: Standardowe (Ø 6 do Ø 32)
P: Osiowe (Ø 6, Ø 10)
Rozmiar tłoka / Skok
| Rozmiar tłoka | Skok standardowy |
| 6 | 10, 20, 30, 40, 50 |
| 10 | 10, 20, 30, 40, 50, 75 |
| 15 | 10, 20, 30, 40, 50, 75, 100 |
| 20 | |
| 25 | |
| 32 |
Czujnik automatyczny
Brak: Bez czujnika automatycznego (z wbudowanym magnesem)
Liczba czujników automatycznych
Brak: 2 szt.
S: 1 szt.
N: „n” szt.
Dlaczego warto nas wybrać
1: Różnorodne style dla każdego produktu i kompletne serie produktów pneumatycznych.
2: Duży zapas do szybkiej wysyłki.
3: Dostarczanie bezpłatnych informacji o produktach.
4: Gwarantowana wysoka jakość i aktywna obsługa posprzedażna
5: Wysoka jakość w konkurencyjnej cenie.
P: Czy można zaoferować bezpłatne próbki?
O: Tak, ale zależy to od produktu, proszę skontaktować się z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest zakres Państwa działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów z napędem elektrycznym,zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, połączeń powietrze-olejizłączek, manometrów
, itp.P:Jakie rodzaje produktów można wykonać?
O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,mosiądzu, aluminium poprzez obróbkę materiałów.takie jak zawory wysokociśnieniowe,zawory elektromagnetyczne / zawory elektryczne / zawory wodne/zawory pneumatyczne/siłowniki pneumatyczne/ zawory hydrauliczne / akumulatory hydraulicznei tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?
O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i jesteśmy profesjonalistami w tym zakresie. Ale musisz nam udzielić autoryzacji, jeśli to możliwe.
P: Czy można dostarczyć oryginalne, znane marki produktów pneumatycznych i hydraulicznych, instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach? O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu wzmocnienia efektu uszczelnienia. Gwint G jest cylindrową rurą prostą używaną do połączeń bez uszczelnienia; gwint PT jest stożkową rurą, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT jest również stożkową rurą o kącie profilu zęba 60 stopni, używaną głównie w Ameryce Północnej.
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
P: Co zazwyczaj powoduje przepalenie cewek zaworu elektromagnetycznego?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowiskogorące, silne wibracje itp. P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach? Punkt skupienia
| Środki zaradcze w środowisku o wysokiej temperaturze | Środki zaradcze w środowisku ekstremalnie zimnym | Uszczelki |
| Kauczuk fluorowy, PTFE | Nitrile niskotemperaturowy, kauczuk silikonowy, poliuretan | Smarowanie |
| Wysokotemperaturowy smar syntetyczny (o niskiej lotności) | Smar niskotemperaturowy (o niskim punkcie płynięcia, niskiej lepkości) | Obróbka dopływu powietrza |
| Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra niskiej punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zarezerwować luz rozszerzalności | Wybierać materiały o udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu zimnego | Elementy sterujące |
| Cewki o wysokiej odporności termicznej, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji zimnej | Instalacja |
| Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi |
